圆形阵列参考

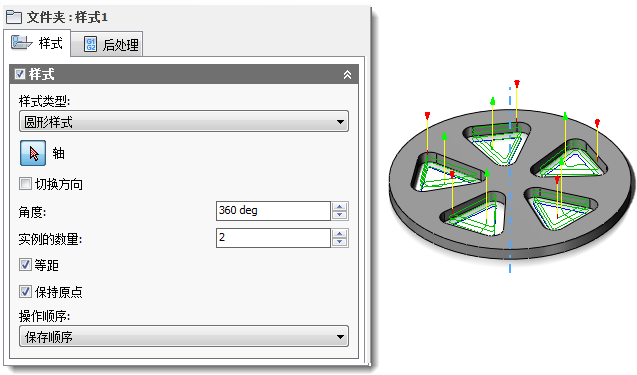

圆形阵列刀具路径示例

创建圆形阵列

若要创建圆形阵列，请执行以下步骤：

1. 首先为要阵列化的单一特征或零件创建操作。
2. 通过单击鼠标右键并从弹出式关联菜单中选择“添加至新阵列”，向新 CAM 浏览器文件夹添加操作。
3. “阵列”操作对话框将会显示。从“阵列类型:”下拉菜单中选择“圆形阵列”。
4. 单击“轴”按钮，然后选择操作应绕其进行阵列化的轴特征。如果轴不可见，您可能需要从 Inventor 模型浏览器中选择它。
5. 如有必要，启用“切换方向”复选框以反转阵列方向。
6. 在“角度:”字段中，输入度数（360 度为默认值）并启用选项“等距”。这会在指定的角度范围内分配阵列实例。或者，您也可以测量两个特征之间的角度，然后在此处输入该角度。
7. 在“实例的数量:”字段中，输入 5。这将会更新预览以在每个实例上显示刀具路径。




8. 最后，从“操作顺序:”下拉菜单中，选择阵列是应根据刀具或操作对操作进行重排序，还是在阵列中保留操作原有的顺序。
