精加工零件外部的步骤

可以使用“2D 轮廓”操作精加工零件外部。

1. 在功能区上，单击 “CAM”选项卡 “2D 铣削”面板 “2D 轮廓” 。

“刀具”选项卡

1. 确保“1 号 - Ø1/4 英寸平铣刀”仍是当前刀具。

“形状”选项卡

它有助于先放大零件转角以简化型面选择。

1. 单击“形状”选项卡并确保“轮廓选择”按钮处于激活状态。
2. 就像在之前的 2D 自适应操作中那样选择外部型面。

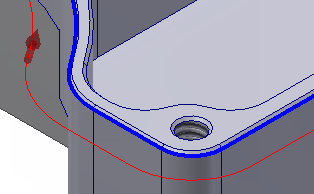

3. 确保轮廓箭头如下图中所示。单击箭头可以反转其方向（如果需要）。

“高度”选项卡

1. 单击“高度”选项卡。
2. 从“底部高度”下拉菜单中，选择“模型底部”。
3. 将“底部偏移”设置为 -0.01 英寸

“连接”选项卡

1. 单击“连接”选项卡。
2. 将“最大保持向下距离”设置为 1.25 英寸

开始计算

1. 单击 ，或者在图形窗口中单击鼠标右键，然后从标记菜单中选择“确定”以退出“2D 轮廓”并创建刀具路径。

加工倒角的步骤续……
