“后处理”
|
后处理是用于将独立于机床的刀具位置数据转换为可直接在 CNC 机床上运行的机床特定 NC 代码的过程。
当后处理操作时，刀具位置数据和关联元数据（如工件描述和操作注释）转换为后处理器。后处理器配置完全负责将所有这些数据转换为有意义的 NC 代码。该配置可以自由忽略任何输入数据，或者输出未直接从刀具位置数据导出的额外数据。
Inventor HSM 附带了适用于所有常用 CNC 控制器/机床的可自定义后处理器配置。常规后处理器包括 Fanuc、Heidenhain、Haas、Hurco、Mazak、MillPlus、Okuma、Siemens、Yasnak 等等。后处理器配置可以更新以满足您的确切需求。
Inventor HSM 提供高度灵活、快速的后处理器，它基于 JavaScript 编程语言来执行此关键任务。JavaScript 不应与 Java 相混淆，Java 是一种非常难的编程语言。后处理器用于 NC 程序以及设置表生成。
后处理器主要针对基于文本的输出目的而设计，因此，无论您何时需要与其他应用程序程序交换数据，只要可能，都应选择基于文本的格式来简化后处理器开发。
后处理器已针对性能进行了高度优化，通常可以看到 NC 程序在数秒内即可生成（并且输出通常超过 6-7Mb/s）。当然，实际性能主要取决于各后处理器配置。
用法
若要后处理刀具路径，请首先在 CAM 浏览器中选择所需的操作，然后在功能区中单击
“CAM”选项卡
“刀具路径”面板
“后处理”
。“后处理”对话框将会显示，以便配置后处理器。

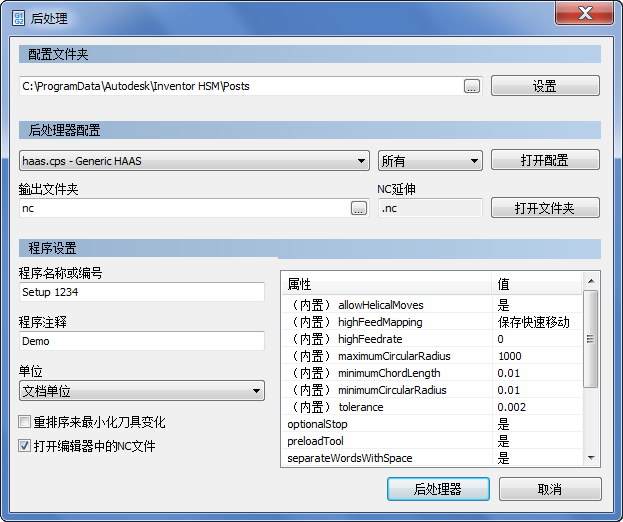

“后处理”对话框
默认情况下，Inventor HSM 配置为使用随 Inventor HSM 一起安装的常规后处理器配置。建议在适当的位置为自定义后处理器配置创建专用文件夹，以确保以后升级 Inventor HSM 时不会丢失配置。
当“后处理”对话框首次打开时，会在包含后处理器配置的文件夹中扫描默认属性并为您提供所有可用的工作后处理器配置。
若要进行后处理，您必须首先选择所需的后处理器配置，然后输入适当的程序名称和注释、设置用户定义的属性（如果需要），最后单击“后处理器”按钮。修改后的用户定义的属性以蓝色粗体亮显。在后处理会话期间会保留输入的后处理属性，因此您只需设置一次您的属性。但是，如果后处理器配置已修改，则可能必须重新输入某些参数。
请注意，后处理时间可能会有所不同，这很大程度上取决于后处理器配置的复杂性和刀具路径的大小。通常，后处理过程应在几秒钟内完成。后处理器作为后台任务运行，因此，可以一边生成 NC 代码，一边保持工作状态。后处理器任务在 Inventor HSM 任务管理器中列出。如果后处理失败（例如，如果程序名称不受支持），可以通过打开任务日志从任务管理器查看错误消息。
如果激活“在编辑器中打开 NC 文件”复选框，则生成的 NC 代码将在 CAM 首选项中定义的首选编辑器中打开。或者，如果发生故障，后处理日志将在选择的编辑器中打开。随 Inventor HSM 一起安装的 NC 编辑器将用作默认编辑器。
后处理多个作业时，这些作业将按照在 CAM 浏览器中指定的顺序执行。您可以启用“重排序以最小化换刀次数”复选框以指示后处理器重排序操作，从而最小化换刀次数。
配置
Inventor HSM 随附了许多不同的通用后处理器配置，可以对这些配置进行修改以满足用户的各种需求。由于 CNC 机床千变万化，因此通常无法直接使用通用配置。
Inventor HSM 使用完全可自定义的快速后处理器。这使用户可以根据各自的需求来配置后处理器。有关开发后处理配置的其他信息，请参考 Inventor HSM 随附的后处理文档。
