线性阵列参考

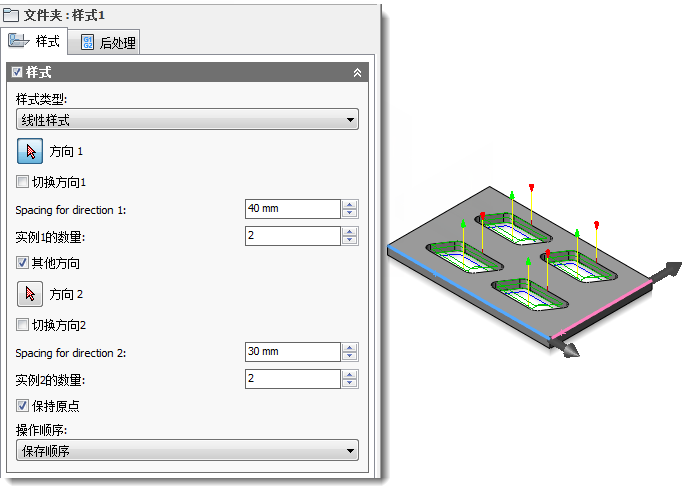

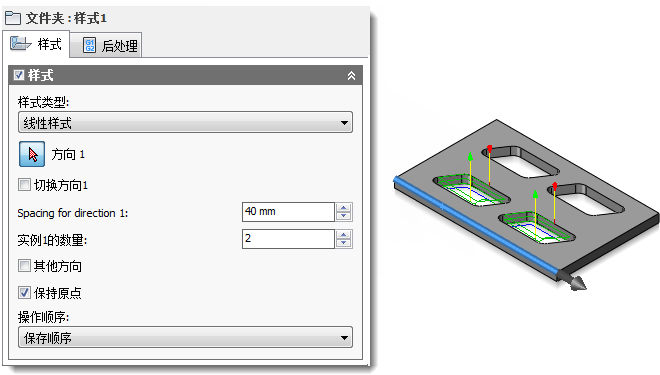

线性阵列刀具路径示例

创建线性阵列

若要创建线性阵列，请执行以下步骤：

1. 首先为要阵列化的单一特征或零件创建操作。
2. 通过单击鼠标右键并从弹出式关联菜单中选择“添加至新阵列”，向新 CAM 浏览器文件夹添加操作。
3. “阵列”操作对话框将会显示。从“阵列类型:”下拉菜单中选择“线性阵列”（这是默认选项）。
4. 单击“方向 1”按钮，然后沿阵列化操作的方向选择直边或草图线。




5. 如有必要，请启用“切换方向 1”复选框以反转阵列方向。
6. 在“方向 1 的间距:”字段中，输入阵列的距离。
7. 在“实例 1 的数量:”字段中，输入在该方向上应阵列化操作的次数。




8. 如果您要继续在另一个方向上阵列化，请启用“其他方向”复选框。
9. 对于“方向 2”重复步骤 4-7。




10. 最后，从“操作顺序:”下拉菜单中，选择阵列是应根据刀具或操作对操作进行重排序，还是在阵列中保留操作原有的顺序。
