三个钻孔有可在一个“钻孔”操作中使用沉孔刀具加工的小沉孔。
- 在功能区上，单击
“CAM”选项卡
“钻孔”面板
“钻孔”
。
“刀具”选项卡
- 在“刀具”选项卡中，单击
按钮。 - 从“样品库”>“教程”库中，选择刀具“60 号 - Ø10 毫米 90° 沉孔”。
- 单击
以关闭“刀具库”对话框。
“形状”选项卡
- 启用“选择相同直径”复选框。
- 选择其中一个孔的沉孔面。
其他两个孔的沉孔面将自动选择，因为它们与第一个孔完全相同
开始计算
- 单击“操作”对话框底部的
，或者在图形窗口中单击鼠标右键，然后从标记菜单中选择“确定”以自动开始计算刀具路径。

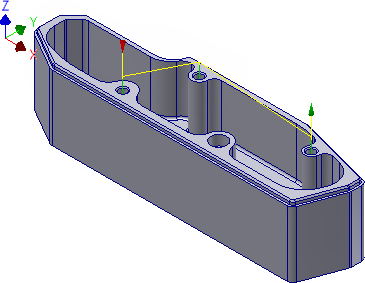

应会显示刀具路径，如下图所示：
加工倒角的步骤续……
