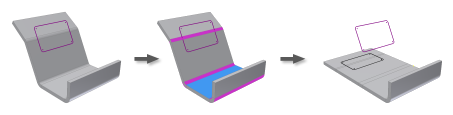

展开包含钣金特征的草图

相对于参考面展开一个或多个钣金折弯或卷曲。

对于至少包含一个在折叠特征的面上创建的草图的钣金模型，请执行以下步骤：

1. 在功能区上，单击“钣金”选项卡 “修改”面板 “展开” 。
2. 单击要用作展开参考的面或平面。
3. 单击要展开的各个亮显的折弯或卷曲。若要选择所有亮显的几何图元，请使用“添加所有折弯”，然后按住 CTRL 键并单击以从选择中删除折弯或卷曲。
4. 预览展平的状态，并添加或删除折弯或卷曲以获得需要的平面。
5. 若要选择草图，请单击“草图”箭头，然后选择要展开的任何未使用的草图。
6. 若要控制展开之后父草图的显示，请选中或清除“父项可见”。
7. 单击“确定”。

展开特征将添加到钣金零件浏览器中。
