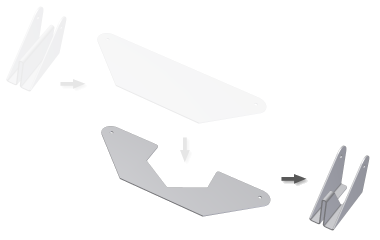

重新折叠钣金特征

相对于参考面重新折叠一个或多个钣金折弯或卷曲

对在展开状态下至少包含一个展开特征的钣金模型使用以下步骤。将重新折叠特征添加到钣金零件浏览器。

关联菜单选择方法

• 在浏览器中要重新折叠的展开特征上单击鼠标右键，然后单击“重新折叠特征”。

特征将重新折叠（使用最初选定的基础参考），并且新重新折叠特征将显示在“折叠终止”标记上。

自动选择选项方法

1. 在功能区上，单击“钣金”选项卡 “修改”面板 “重新折叠”。
2. 在浏览器中，单击要重新折叠的展开特征。最初选择的基础参考和折弯会自动选中以进行重新折叠。
   注： 当“折叠终止”标记滚到选定的展开特征上时，不会自动选择添加的折弯或卷曲。
3. （可选）单击更多要重新折叠的单个折弯或卷曲。
4. 您也可以选择未使用的草图进行重新折叠。
5. 单击“确定”。

一般方法

1. 在功能区上，单击“钣金”选项卡 “修改”面板 “重新折叠” 。
2. 单击要用作重新折叠参考的面或平面。
3. 单击要重新折叠的各个亮显的折弯或卷曲。若要选择所有亮显的几何图元，请使用“添加所有折弯”，然后按住 CTRL 键并单击以从选择中删除折弯或卷曲。
4. 预览重新折叠状态，并根据需要添加或删除折弯或卷曲。
5. 您也可以选择未使用的草图进行重新折叠。
6. 单击“确定”。
