“约束设置”对话框 -“推断”选项卡

访问

功能区： “草图”选项卡 “约束”面板 “约束设置”：“推断”选项卡

“选项”“草图”选项卡：“约束设置”：“推断”选项卡

“推断约束”处于选中状态，而“保留约束”处于取消选中状态：

• 完成草图后不会自动创建约束。
• 推断位置是正确的。

例如，当您绘制一条竖直线时，竖直图标会显示在光标旁边以指示该直线为竖直线，并且当您完成图形时，不会自动创建竖直约束。

“保留约束”处于选中状态：

• 完成草图后会自动创建约束。
• 在光标旁边会显示约束图标。
注：
• 只有选择“推断约束”时，“保留约束”才可用。禁用推断后，会自动禁用持续性。
• 除非通过清除“选择约束推断”部分中的“重合”选项明确禁用重合约束，否则将始终推断和保留线端点处的重合约束。此操作可避免创建开放的草图截面轮廓。
• 若要防止在创建对象时推断约束，请在绘制草图时按住 CTRL 键。

约束推断优先级

为自动约束的位置设置首选约束类型。

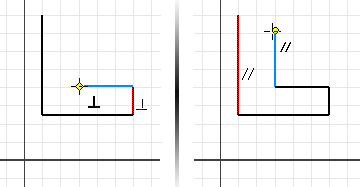

平行和垂直

首先查找用于定义几何图元之间关系的约束，然后再查看草图网格的坐标。

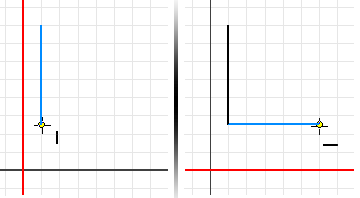

水平和竖直

首先查找用于定义与草图坐标相关的草图几何图元方向的约束，然后再查找草图几何图元之间的约束。

选择约束推断

选择要推断的约束和要使用的几何图元。

注： “推断约束”选项的状态将替代“选择约束推断”。如果“推断约束”未处于选中状态，则“选择约束推断”的所有复选框均不可用。

全选

在每个激活的复选框中放置一个复选标记。

全部清除

清除所有复选标记。不推断任何约束。

水平

将推断水平约束。

竖直

将推断竖直约束。

平行

向选定范围的几何图元推断平行约束。

垂直

向选定范围的几何图元推断垂直约束。

交点

在选定范围的曲线的交点（包括虚拟交点）处推断重合约束。

中点

在选定范围的直线的中点处推断重合约束。

在曲线上

在选定范围的曲线上推断重合约束。

相切

向选定范围的几何图元推断相切约束。

重合

向选定范围的点推断重合约束。

注： “推断约束”设置的状态（上述）将替代在“选择约束推断”部分中进行的选择。如果“推断约束”未处于选中状态，则所有复选框均不可用。
