“约束设置”对话框 -“常规”选项卡

访问

功能区： “草图”选项卡 “约束”面板 “约束设置”：“常规”选项卡

“选项”“草图”选项卡：“约束设置”：“常规”选项卡

约束

创建时显示约束

在创建几何图元或约束时将会显示约束。

当您完成当前命令以及对图形进行了更改（例如，绘制新草图实体或者应用新约束等），约束显示会自动隐藏。

显示选定对象的约束

亮显在图形窗口中选择的几何图元的约束。对于显示的任何约束，都可以选择将其删除。

在草图中显示重合约束

设置创建约束时重合约束图示符的自动显示。

注： 选择几何图元后，可以从关联菜单中访问“删除约束”以删除所有约束。 将不会删除重合约束。

尺寸

在创建后编辑尺寸

选择该选项后，在放置期间“编辑尺寸”对话框将会自动显示。每当您单击以放置尺寸时，“编辑尺寸”对话框都会自动出现，以便您指定实际的尺寸或表达式。

根据输入值创建尺寸

选择该选项后，将根据输入框中输入的值自动创建永久尺寸。必须使用 TAB 键在各个值输入字段之间进行切换。

取消选择该选项后，不会在草图几何图元上放置永久尺寸。

过约束尺寸

设置在过约束草图上放置尺寸时的首选行为。选择其中一个选项。

应用联动尺寸

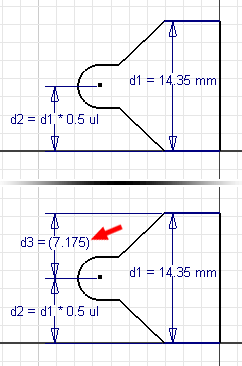

应用括号内的非驱动尺寸。改变草图时，尺寸也随之更新，但是不会改变草图大小。

过约束条件时发出警告

当添加尺寸会过约束草图时，将显示警告消息。
