使用直接编辑

以下工作流适用于添加直接编辑之后的所有操作：

从小工具栏中选择绿色加号（“应用”）以完成操作后，浏览器中将填充上直接项目条目。在图形区域中会显示相应的图示符。

  1. 查看直接编辑。
  2. 修改直接编辑：
    • 双击任何图示符。
    • 在图示符上单击鼠标右键，然后选择“编辑”。
    • 双击浏览器条目，或者在浏览器条目上单击鼠标右键。
  3. 如果需要，可以添加其他“直接编辑”操作，然后选择“应用”。
  4. 完成后，选择“取消”以退出命令。

    5. 当应用编辑时，将创建直接编辑。“直接编辑”可以创建可在“参数”对话框中控制的参数。

移动工作流示例

  1. 在功能区上，单击“三维模型”选项卡 “修改”面板 “直接编辑” 。
  2. 选择“移动”，然后从下拉菜单中选择“面”或“实体”。
  3. 选择要编辑的项目。

    选择空间坐标轴控制柄以指定移动方向。您可以拖动控制柄，输入参数名称，或者为移动距离指定精确值。

  4. 可以根据需要执行以下操作：
    • 若要重新定位空间坐标轴，请选择“定位”。在光标处将显示空间坐标轴。将空间坐标轴放置在所需的新位置处。
    • 使用“世界”和“局部”选项控制空间坐标轴的方向：
      • 若要将空间坐标轴与几何图元对齐，请先选择“局部”，然后在小工具栏上选择 。使用“局部”可以相对于选定的面或实体放置空间坐标轴。
      • 若要使用零件原点调整空间坐标轴，请选择“世界”。使用“世界”时，对齐选择不可用。
  5. 如果需要，请执行以下操作：
    • 选择“测量起始位置”，通过选择现有几何图元作为参考控制距离的起始位置。您可以从草图和工作几何图元等大多数几何图元类型开始测量。
    • 选择“捕捉到”可以创建并保留与其他几何图元的对齐方式。
      • 注： 但是，不会保留部件中零件之间的关联性。
  6. 从小工具栏中选择绿色加号（“应用”）以完成操作。

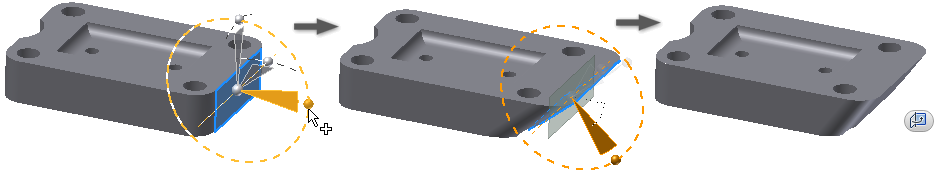

旋转工作流示例

  1. 在功能区上，单击“三维模型”选项卡 “修改”面板 “直接编辑” 。
  2. 选择“旋转”，然后从下拉菜单中选择“面”或“实体”。
  3. 选择要编辑的项目。

    选择空间坐标轴控制柄以指定旋转方向。您可以拖动控制柄，输入参数名称，或者为旋转角度指定精确值。

  4. 可以根据需要执行以下操作：
    • 若要重新定位空间坐标轴，请选择“定位”。在光标处将显示空间坐标轴。将空间坐标轴放置在所需的新位置处。
    • 使用“世界”和“局部”选项控制空间坐标轴的方向：
      • 若要将空间坐标轴与几何图元对齐，请先选择“局部”，然后在小工具栏上选择 。使用“局部”可以相对于选定的面或实体放置空间坐标轴。
      • 若要使用零件原点调整空间坐标轴，请选择“世界”。使用“世界”时，对齐选择不可用。
  5. 如果需要，可以选择“平行捕捉”以创建和保留与其他面的平行对齐方式。这仅是平面选择。
    注： 但是，不会保留部件中零件之间的关联性。
  6. 从小工具栏中选择绿色加号（“应用”）以完成操作。

调整大小工作流示例

  1. 在功能区上，单击“三维模型”选项卡 “修改”面板 “直接编辑” 。
  2. 选择“大小”，然后选择要编辑的项目。
    注： 为了避免图形文件不准确，不能调整参数化孔特征的大小。
  3. 从下拉列表中选择修改器：
    • 选择“偏移”以将选定面偏移到距选择位置指定的距离处。
    • 选择“直径”以更改圆柱面的大小。不同大小的圆柱特征将更改为相同的直径。
    • 选择“半径”以更改径向面的大小。不同大小的径向特征将更改为相同的半径。
      • 注： 激活的修改器可以控制从选择集中过滤出来的面。
  4. 选择并拖动操纵器控制柄。例如，若要更改某个对象的半径，请选择“半径”修改器，然后拖动操纵器控制柄，或者在输入框中输入值。

  5. 从小工具栏中选择绿色加号（“应用”）以完成操作。

删除工作流示例

  1. 在功能区上，单击“三维模型”选项卡 “修改”面板 “直接编辑” 。
  2. 选择“删除”，然后选择要删除的一个或多个项目。
  3. 从小工具栏中选择绿色加号（“应用”）以完成操作。
