钣金零件

钣金设计是零件造型环境的延伸。

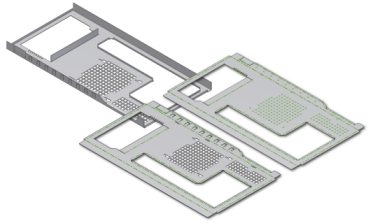

板金特定的命令简化了处理折叠和展开模型的工作流程。可以在包含孔参数表、冲压参数表和折弯表的工程图上创建和记录包含丰富的制造信息的展开模式。可以将展开模式导出为适合 CNC 制造的行业标准格式。

创建钣金零件的方法

创建钣金零件有多种方法。

• 使用钣金模板创建钣金零件。模板将采用材料厚度、折弯半径以及拐角释压等设置。使用草图命令创建基础面或初始异形板的截面轮廓。然后，退出草图并创建钣金特征，添加所需的任何其他钣金特征以完成零件。
• 创建厚度一致的常规零件，则可以将其转换为钣金零件。将零件指定为钣金可显示“钣金”选项卡，然后将钣金特定的参数添加到参数列表。

  反之，可将钣金零件转换为标准零件。这样做会关闭“钣金”选项卡，并恢复标准零件造型命令和环境。将钣金零件转换为标准零件时，将自动删除钣金展开模式。无论何时删除钣金零件中的展开模式，都还会删除相关工程图中的所有展开模式视图。

  注： 当使用此技术时，请确保造型钣金厚度与材料厚度参数设置一致。将零件转换为钣金之后，建议将控制钣金厚度的所有尺寸和参数值替换为“厚度”参数。例如，在拉伸特征中，使用“距离”终止方式时将“厚度”用作拉伸值。当更改钣金规则或在“钣金默认设置”对话框中手动替代厚度时，厚度参数将更新零件厚度。
• 要创建钣金零件以适合一组特定条件，请构造一系列曲面，稍后将它们缝合在一起，然后进行加厚。

钣金零件与常规零件

钣金零件是用一块平板材料制作出来的，具有一致的厚度。就制造目的而言，像折弯半径和释压大小等细节通常在整个零件中都是相同的。可以为这些细节输入值，在进行设计时软件会应用这些值。例如，创建凸缘时，会自动添加折弯。

为了便于制造，有必要将折叠模型转变为展开模式。然后可以在模型折叠视图和展开视图之间切换，方法是双击“折叠模型”或“展开模式”浏览器节点。

在展开模式中，可以再添加一些特征结构。这是为了对制造过程的特殊需求提供可能的支持。在折叠状态下查看模型时，使用“展开模式”选项卡上的命令添加到展开模式的特征不显示。
