练习 1：拖放源文件

首先，创建地图文件并将雷丁市的城市边界添加到该文件。

视频教程

如果连接到 Internet，播放视频可以了解如何创建地图以及添加源文件。您也可以单击“我尝试”自行尝试。在视频的下面列出了此过程的步骤。

创建地图和添加源文件的步骤

1. 开始此教程之前，请参见准备使用教程。
2. 创建地图文件。
   • 依次单击 “新建”“图形”。
   • 选择“map2d.dwt”样板。
   • 单击“打开”。
3. 设置地图的坐标系。
   • 依次单击“地图设置”“坐标系”“指定”
   • 将类别更改为 USA, California。
   • 在“当前图形”上单击鼠标右键，然后单击“坐标系”。
   • 单击 CA-I。
   • 单击“指定”。
4. 将源文件拖放到显示管理器中，从而将城市边界添加到地图。
   • 使用 Windows 资源管理器导航到已在其中复制“构建地图”教程样例文件的文件夹。
   • 调整 AutoCAD Map 3D 窗口和样例数据文件夹窗口的大小，以便可以同时看到这两个窗口。

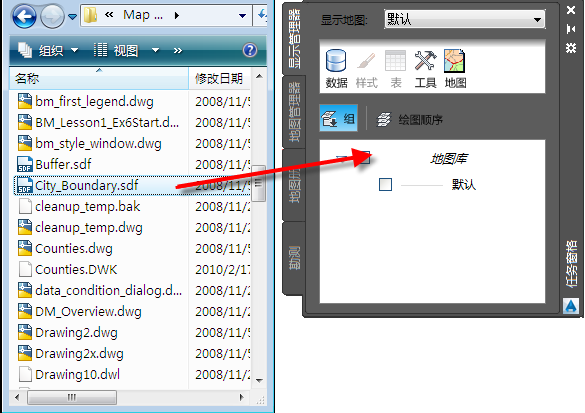

   • 将“City_Boundary.sdf”文件拖放到“显示管理器”中“地图库”图层的上方。


     将城市边界文件拖放到“显示管理器”。

     雷丁城市边界将显示在地图中。

5. 依次单击“另存为”“图形”。在教程文件夹中，将文件命名为 build_map1.dwg，然后单击“保存”。

要继续此教程，请转至练习 2：附着图形文件。
