练习 1：绘制新地块

绘制新要素后，该要素将自动添加到从中创建该要素的图层。该图层的源将被更新以包括您添加的要素。

视频教程

如果已连接到 Internet，播放视频可以了解如何将地块添加到现有要素图层。您也可以单击“我尝试”自行尝试。在视频的下面列出了此过程的步骤。

注：

此练习将使用您在之前的练习中创建和修改过的 build_map1.dwg 地图。

创建要素的步骤

1. 如果尚未打开地图，请打开前一课中使用的地图。
   • 依次单击 “打开”“图形”。
   • 找到 build_map1.dwg 文件。
   • 选择该地图，然后单击“打开”。
2. 在“地块”图层上单击鼠标右键，然后单击“缩放到范围”。
3. 依次单击“创建”选项卡 “要素”面板 “新建要素”下拉式菜单 “多边形”。

   “选择图层”对话框将打开。

4. 在该对话框中，选择“地块”并单击“确定”。
5. 在地图中单击用于新地块的起点。

   在城市的边界上单击一个区域。

6. 单击三个以上的点以定义地块的起点及其前三条边。
7. 按键盘上的下箭头可以在动态输入行中查看选项菜单。
8. 再次按下箭头直到在“关闭”旁边显示一点，表示已选中此项。

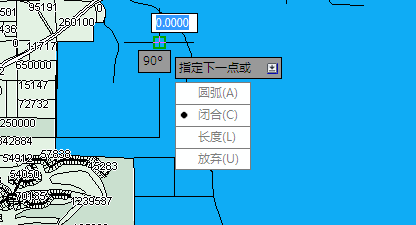

   使用动态输入来绘制地块。

9. 按 Enter 键以关闭多边形。
10. 从动态输入菜单中选择“退出(X)”以完成命令。

    地块已完成并显示 数据表 。

    注：

    如果数据表已固定，请将光标移动到它上面以使其显示。如果数据表未自动显示，请在“显示管理器”中选择 Parcels 图层，然后单击“表”。

要继续此教程，请转至练习 2：添加有关新地块的信息。
