关于要素的标签

用标签标记指定“显示管理器”要素图层中的每个要素。这些标签被定义为要素图层样式的一部分。

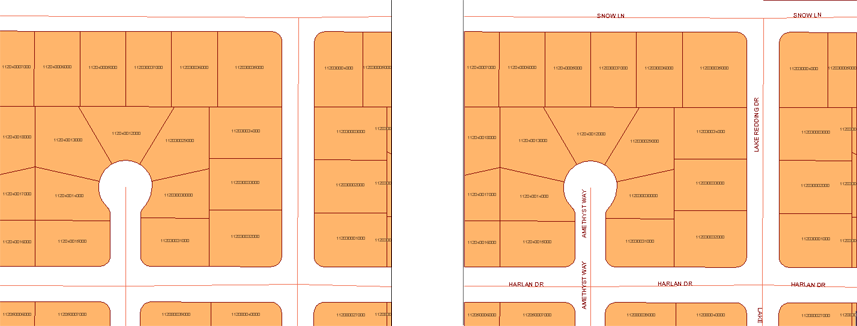

本图显示了多边形要素(地块)和线要素(街道)的标签。

标签可以包含文字和/或非文字、矢量和光栅图形。

您可以指定要在标签中显示的特性。例如,您可以使用道路的名称作为道路的标签。您还可以在标签中使用表达式。例如,您可以使用表达式作为地块的标签,该表达式用于确定特性的净值,也可以使用表达式连接两个特性,例如连接地址和街道名称。

每个几何图形类型都有其自身的定位选项。标签过程确定在何处放置符号,并使用以下参数放置它们,使它们不会相互覆盖:

在为点要素设置标签时,还可以控制以下选项:

由于性能原因,最多可绘制 2000 个标签。如果标签太多以致于几何图形(如果绘制)将被挡住,那么 AutoCAD Map 3D 将不会绘制几何图形。
