关于坐标系

使用 AutoCAD Map 3D 可以合并使用不同坐标系的地图中的数据。要执行此操作,可以指定用于附着图形和当前图形的坐标系。将对象从附着图形引入到当前图形时,这些对象将变换到当前图形的坐标系。

指定给图形的坐标系可以指定创建图形时所使用的坐标系。例如,如果以通用横轴墨卡托、区域码 27、单位为美国测绘英尺创建了一幅地图,则将把代码 UTM-27F 指定给该地图。

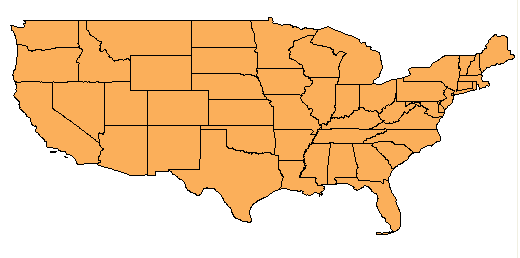

此美国地图使用经纬度 84 坐标系。

在从源图形查询任何项之前,应指定用于当前图形和附着的源图形的坐标系。从源图形查询对象时,AutoCAD Map 3D 会自动将它们转换到当前图形的坐标系。此操作称为坐标变换。将对象回存到源图形时,AutoCAD Map 3D 将反转转换。除了 AutoCAD Map 3D 提供的变换外,您可以定义自己的变换。

此地图使用阿尔伯斯等积投影坐标系。

坐标系代码和定义存储在图形文件中。您可以与使用 AutoCAD Map 3D Release 4 或更高版本的任何用户共享图形,他们将会拥有正确的坐标系。

将选定的坐标系指定给选定的附着图形时,在指定坐标系信息之前,将用每个源图形生成一个扩展名为 .bak 的备份文件。

AutoCAD Map 3D 附带的坐标系包括美国所用的通用横轴墨卡托系统州平面坐标系,以及多种在世界范围内使用的国际坐标系。有关支持的坐标系的完整列表,请参见坐标系库

您可以定义自己的坐标系、基准面、椭球体、大地坐标变换和大地坐标变换路径。定义坐标系时,可以使用自己的栅格文件。
