展开 UV 网格

有两种方法可以展开 UV 网格：“展开”(Unfold)命令和“平滑 UV 工具”(Smooth UV Tool)。

使用“展开 3D”(Unfold3D)方法展开 UV 网格

  1. 准备展开 UV 网格。
  2. 选择网格上要展开的 UV。

    展开网格时，未选定的 UV 会自动固定。

  3. 执行下列操作之一：
  4. 在随即显示的“展开 UV 选项”(Unfold UVs Options)窗口中，将“方法”(Method)设置为“展开 3D”(Unfold3D)，然后在“展开 3D”(Unfold3D)选项中进行选择，以控制展开操作的特定方面。
  5. 单击“应用并关闭”(Apply and Close)。
  6. 如果要停止展开操作，请按 键。

使用旧版方法展开 UV 网格

  1. 准备展开 UV 网格。
  2. 选择多边形网格。
  3. （可选）选择您要固定的 UV。
  4. 执行下列操作之一：
  5. 在随即显示的“展开 UV 选项”(Unfold UVs Options)窗口中，将“方法”(Method)设置为“旧版”(Legacy)，然后在旧版选项中进行选择，以控制展开操作的特定方面。
  6. 单击“应用并关闭”(Apply and Close)。
  7. 如果要停止展开操作，请按 键。
  8. （可选）选择多边形 > 排布(Polygons > Layout)作为改进 UV 壳的排布的最后一步。

使用“平滑 UV 工具”(Smooth UV Tool)展开一组 UV

  1. 在“UV 纹理编辑器”(UV Texture Editor)中，选择一组 UV。

    展开网格时，未选定的 UV 会自动固定。

  2. 在“UV 纹理编辑器”(UV Texture Editor)菜单中，选择“工具 > 平滑 UV 工具”(Tool > Smooth UV Tool)或从“UV 纹理编辑器”(UV Texture Editor)工具栏中选择 。

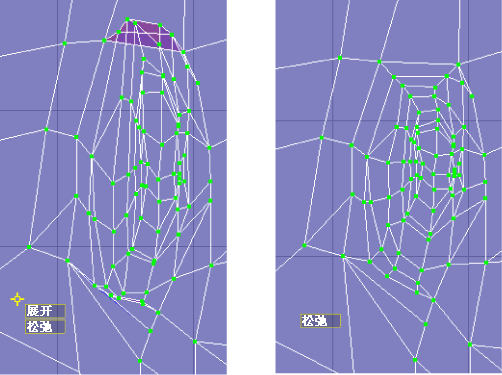

    选定 UV 的左下方将出现两个小控件。

  3. 将“展开”(Unfold)框拖动到右侧。拖动距离越远，选定 UV 展开得越多。
    注： 通过拖动控件左上方的黄色目标图标，可以重新定位“展开”(Unfold)和“松弛”(Relax)控件。
