创建主流道

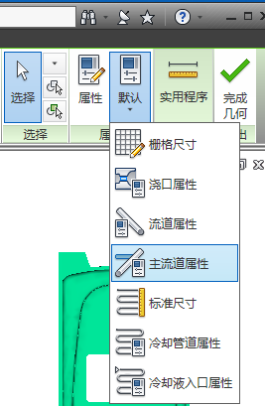

1. 单击 （“几何”选项卡 > “属性”面板 > “默认”），然后从下拉菜单中选择 “主流道属性”。


2. 在“主流道类型”下拉菜单中选择“冷”并在“主流道形状”下拉菜单中选择“圆锥”。
3. 在“始端直径 (1)”中输入 3 mm 并在“末端直径 (2)”中输入 5 mm，然后单击“确定”。
4. 在“几何”选项卡的“属性”面板上“默认”下拉菜单中单击“栅格尺寸”。
5. 将栅格尺寸值设为 10 mm。
6. 在“原点”部分，从“位置”下拉菜单中选择“零件中心”，然后单击“确定”。
7. 单击 （“几何”选项卡 > “浇注系统”面板 > “主流道”）打开“创建主流道”对话框。


8. 确保选中“栅格设置”框中的“显示栅格”和“捕捉栅格点”复选框。
9. 单击与注射位置一致的栅格点，然后单击“确定”创建主流道。
