查看翘曲结果

在本任务中，您将分析翘曲指示器结果以确定翘曲的相对大小。

1. 依次单击“视图” > “可见性” > “对象可见性”。

2. 单击以关闭“型腔”以外的所有对象。

3. 依次单击“主页” > “结果” > “结果”。

4. 将模型旋转到大约 180 45 90，使 ViewCube 如下图所示。



6. 单击“方案任务”列表中的“翘曲指示器，所有因素”。

7. 依次单击“结果” > “结果” > “图形属性”

8. 单击“变形”选项卡，将“比例因子”设置为 5，然后单击“确定”。

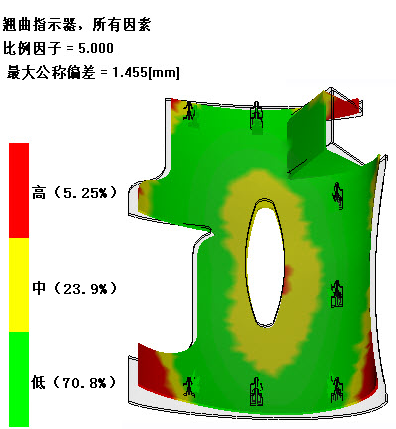

   此结果显示了零件的翘曲（形状的平面改变）的相对大小。绿色区域小于提出的最大公称偏差的 80%，红色区域则至少为该偏差的 120%。最大公称偏差的默认值为零件平均壁厚的一半。变形被放大了五倍，以便更清楚地查看变形。



9. 旋转、平移和缩放以检查翘曲。

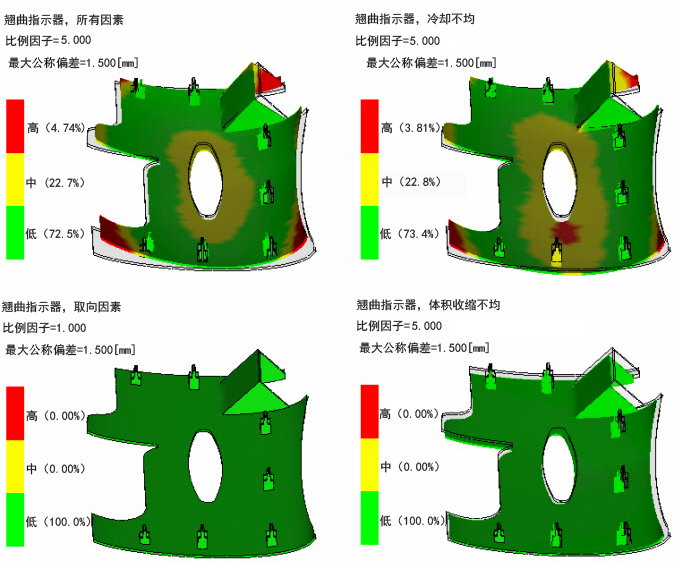

10. 显示其他翘曲指示器。

    将它们与“所有因素”图进行对比。与“所有因素”图最相似的图形对翘曲具有最大的影响。在本例中，“冷却不均”图与“所有因素”图最相似。
