查看回路结果

在本任务中，您将分析四个不同的回路结果。

1. 依次单击“主页” > “结果” > “结果”。

2. 确保以下对象可见。

   • 型腔

   • 冷却管道

   • 冷却软管

   • 冷却进水口

3. 如果需要，请单击“查看” > “可见性” > “对象可见性”以打开对象。

4. 根据需要进行旋转、平移和缩放，以查看回路结果。

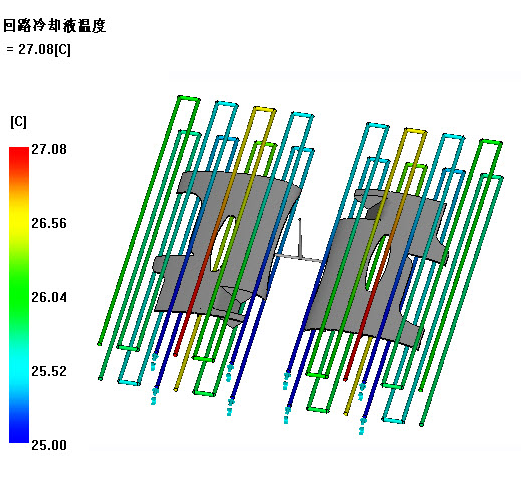

5. 单击“方案任务”列表中的“回路冷却液温度”。

   温度的增加幅度最好小于 2-3°C。两个型腔回路均在标准上限以内，这表明冷却设计中的更改是可取的。



6. 单击“回路流动速率”。

   每个回路的输入均为 10 l/min。由于有 8 个回路，泵送设备至少需要 80 l/min 的容量。

7. 单击“回路雷诺数”。

   结果表明输入流动速率产生的雷诺数。通常，理想的目标雷诺数是 10,000。在本例中，雷诺数远高于此数值，说明可以降低流动速率。但是，如果降低流动速率，则回路中的冷却液温度将继续上升。如果您希望降低流动速率，则必须分断回路以减小其长度。
