重复零件

在本任务中，您将使用“型腔重复向导”创建四型腔工具。

1. 几何

   依次单击“主页” > “几何” > “修改” > “型腔重复”。



2. 输入 4 作为“型腔数”。

3. 输入 2 作为“列数”。

4. 输入 200 作为“列间距”。

5. 输入 125 作为“行间距”。

6. 单击“预览”。

7. 单击“完成”。

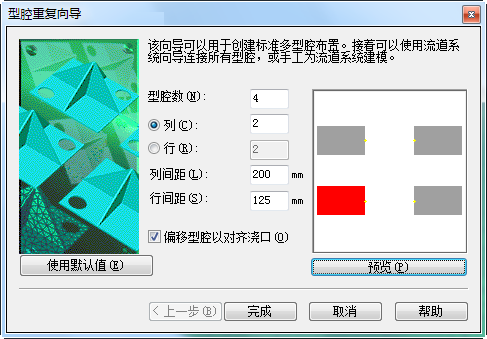

此时方案类似下图。
