创建基于块的管道元件

使用基于块的几何图形创建元件

1. 在“元件库编辑器”选项卡中，单击“创建新元件”。
2. 单击“自定义 - 基于 AutoCAD DWG 块的图形”。

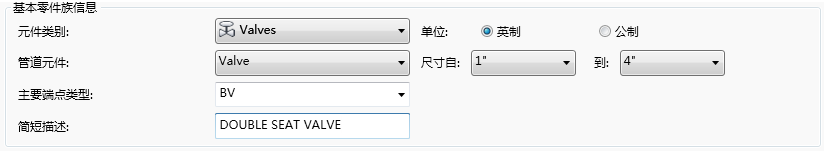

3. 在“基本零件族信息”中，单击一种元件类别（例如：阀）。
4. 单击一种元件类型（例如：阀）。
5. 输入简单描述（例如：双座阀）。
6. 单击选择主要端点类型（例如：BV）。如果所需的主要端点类型不在元件库中，可以输入一个值。

7. 输入端口数（例如：4）。此值必须匹配添加到自定义元件块的端口数。

样例块

AP3D_Custom_Component_Sample (zip)。

将尺寸指定给基于块的元件

（续：使用基于块的几何图形创建元件的步骤）

1. 在“尺寸范围”中，指定一个尺寸范围。例如：1” 至 4”。
2. 单击“创建”。

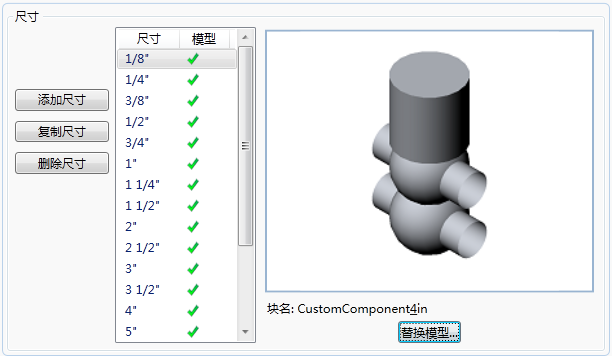

3. 在“管道元件编辑器”窗格中，单击“尺寸”选项卡。
4. 如果尺寸列中有不需要的尺寸，请单击该尺寸。单击“删除尺寸”。
5. 在“尺寸”中，单击要设置块和特性的尺寸（例如：4”）。
6. 单击“选择模型”。
7. 在“选择块定义”对话框中，打开图形，然后单击使用 plantpartconvert 指定了端口的块。

8. 在“连接端口特性”中，输入匹配管道 OD（例如：4.5）。
9. 执行以下操作之一：
   • 如果所有端口特性都相同，请选择“所有端口具有相同的特性”。
   • 单击右侧箭头，然后输入其他端口的“匹配管道 OD”。
10. 在“管道元件特性”中，输入详细描述（尺寸）。（例如，DOUBLE SEAT VALVE, 4”）。
