修改等级库的步骤

从等级库工作表中删除元件

1. 在等级库编辑器中的“等级库工作表”窗格中，单击一个零件或一组。
2. 单击“从等级库中删除”。

编辑等级库工作表描述

1. 在等级库编辑器的“等级库工作表”窗格中，在左上角描述区域中单击鼠标右键。单击“编辑等级库描述”。
2. 在“编辑等级库描述”对话框中，输入描述。
3. 单击“确定”。

将注释添加到等级库工作表零件

1. 在等级库编辑器中的“等级库工作表”窗格中，在组名称（例如：--- 管道 ---）上单击鼠标右键。
2. 单击“添加注释”。
3. 在“将注释添加到组”对话框中，输入注释。
4. 单击“确定”。

   注释将显示在“等级库工作表”窗格中的组上方。可以在注释上单击鼠标右键来将其删除。

显示公制或英制单位

1. 在等级库编辑器的“等级库”菜单上，单击“布局和设置”。
2. 在“等级库编辑器布局和设置”对话框中的“将等级库中的公称尺寸显示为”列表中，单击一种单位类型。
3. 单击“确定”。

在等级库中修改元件特性

1. 在等级库编辑器的“等级库工作表”窗格中，单击一个零件（例如：管道、PE、ASME B36.10）。
2. 单击“编辑零件”。
3. 在表格中选择一个单元，然后输入值。例如，在“材质代码”列中为 2” 指定 API5L。
4. 如果要为其他尺寸指定相同的值，执行以下操作：
   • 在要从中进行复制的单元中，按 CTRL+C 进行复制。
   • 按住 CTRL 键。在要复制到的单元中单击。
   • 按 CTRL+V 进行粘贴。

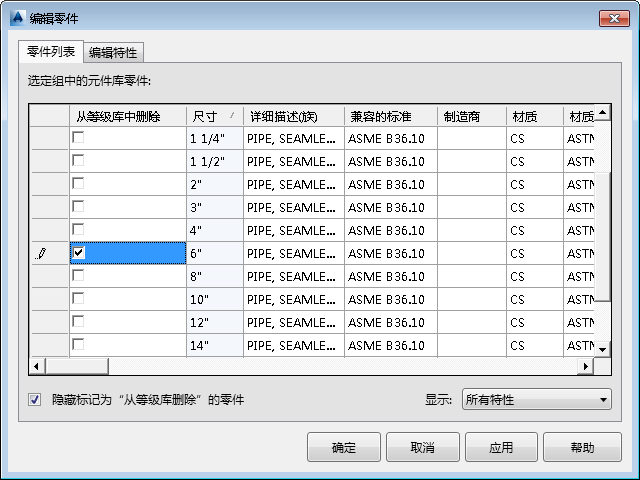

在等级库中添加和删除元件尺寸

（续上文：在等级库中修改元件特性的步骤）

1. 如果要删除元件尺寸，请选择要删除的每个尺寸（例如：3/4” 和 3”）对应的“不包括”。
2. 如果要添加元件尺寸，执行以下操作：
   • 清除“隐藏标记为‘不包括’的零件”。
   • 清除要添加的每个尺寸（例如：1/4”）对应的“不包括”复选框。

     注：

     如果在清除“隐藏标记为‘不包括’的零件”复选框后，没有显示要添加的元件尺寸，可以使用元件库编辑器添加该尺寸。

3. 单击“应用”。
    工具栏: 编辑零件

将自定义特性添加到等级库中的元件

1. 在等级库编辑器的“等级库工作表”窗格中，单击一个零件（例如：止回阀，旋启式，300 LB，BW，ASME B16.10）。
2. 单击“编辑零件”。
3. 在“编辑零件”对话框中，单击“编辑特性”选项卡。
4. 在“特性定义”下的“显示名称”框中，输入名称（例如：Valve Code）。
5. 在“字段类型”列表中，单击一种类型（例如：“数值”）。
6. 在“默认值”框中，输入默认值。

   如果“字段类型”为“是/否”（复选框），请输入默认值 True 或 False。

7. 如果“字段类型”为文字，执行以下操作：
   • 在“字段长度”框中，输入从 1 至 255 之间的长度。
8. 单击“添加”。
9. 单击“确定”。

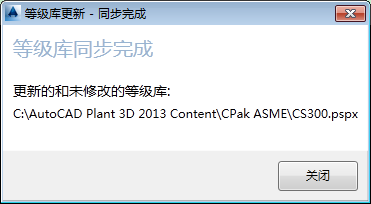

根据元件库更改更新等级库

1. 如果要更新的等级库文件打开，请将其关闭。
2. 在“元件库”菜单中，单击“同步等级库与元件库”。
3. 在“打开”对话框中，单击一个等级库文件。
4. 单击“打开”。

   注：

   若要将等级库与元件库同步，必须关闭等级库文件，且必须以独占模式访问等级库文件。
