选择图形脚本，并映射其标注特性或参数。
选项列表
选择图形脚本，并映射其标注特性或参数。
注： 默认情况下显示 AutoPLANT 映射。如果要使用其他第三方程序，则删除这些映射并为特定程序创建新映射。
- 外部类别名称
-
列出可以直接映射到 Plant 3D 类别的第三方类别名称。
- 添加类别名称
-
将新第三方类别名称添加到外部类别名称列表。在框中输入文字并单击 + 按钮以添加类别名称。
注：若要重复使用现有脚本，请在现有类别上单击鼠标右键以复制映射信息，然后在新类别上单击鼠标右键以粘贴该信息。此操作仅影响此选项卡。
- + 按钮
-
将新第三方类别名称添加到外部类别名称列表。
- - 按钮
-
从外部类别名称列表中删除第三方类别名称。
- 外部类别名称
-
显示在左窗格上外部列表名称列表中选定的第三方类别名称。
- 要匹配的特性名称
-
指定要在各种环境中匹配到 Plant 3D 端点类型图形脚本的第三方特性名称。
使用逗号分隔多个特性名称。
- 添加脚本名称（必需）
-
将 Plant 3D 端点类型图形脚本名称添加到列表。
- 添加特性值
-

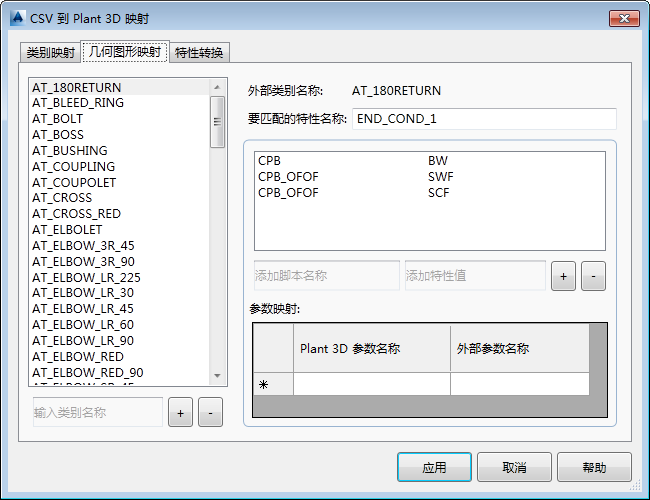

为第三方特性添加特性值。在如图所示的对话框中，特性为 END_COND_1，而值为 SWF、SCF、BW 等。
- + 按钮
-
添加包含输入的脚本名称和特性值的新行。
- - 按钮
-
删除包含输入的脚本名称和特性值的选定行。
- 参数映射
-
指定 Plant 3D 与第三方之间的参数映射。每个几何图形映射都有对应的参数集，且这些参数可以随形状而异。

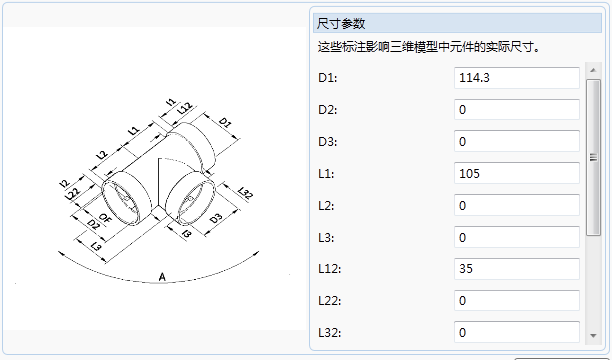

下图显示元件库编辑器（尺寸选项卡）中的 Plant 3D 内螺纹 T 形三通。
列出形状的 Plant 3D 标注参数，可以在“参数映射”表的“Plant 3D 参数名称”列中输入这些参数。然后可以输入对应的第三方特性名称（或值）。
- Plant 3D 参数名称
-
指定要映射到第三方参数的 Plant 3D 图形脚本标注参数。
- 外部参数名称或值
-
指定要映射到 Plant 3D 参数的第三方参数名称、表达式或值。
