设置元件尺寸特性。
- 尺寸
-
显示元件的尺寸。
- 添加尺寸
-
将新尺寸添加到列表。新尺寸在尺寸列表中列为“未定义”。添加尺寸后可以指定“公称直径”以设置尺寸。
- 复制尺寸
-
复制“尺寸”列表中选定尺寸的特性和标注。在为新尺寸指定唯一的“公称直径”之前，新尺寸会列为“未定义”。
- 连接端口特性
-
设置用于定义零件与管道或管道元件的连接方式的值。
- 管道元件特性
-
设置特定尺寸的唯一特性。

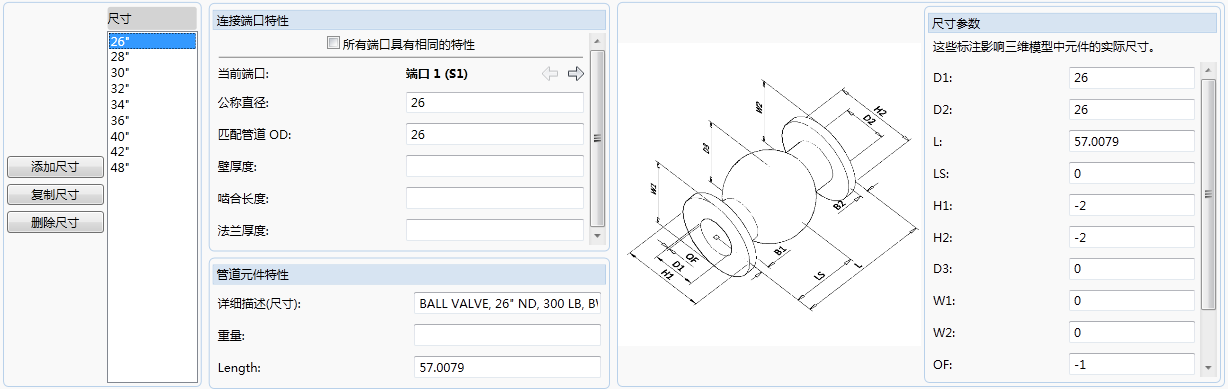

- 尺寸参数
-
显示元件标注。这些值不会自动链接到端口特性。
将鼠标移到尺寸框上可显示有关参数值的重要信息。有些参数允许输入特殊值（如零）来指定默认值或标志以绘制套环。
- 输入自定义几何图形
-
指定要用于元件尺寸的块。此按钮仅适用于基于块的元件。注： 首次保存基于块的元件时，将为零件族创建一个 DWG。 该图形中包含用于每个零件尺寸的块，且将保存到 CPak Common 中的元件库文件夹中（例如：C:\AutoCAD Plant 3D 2015 Content\ CPak Common\sample_catalog）。如果已成功保存，块名称将显示在元件库编辑器中 - 将更改“尺寸”选项卡以匹配零件尺寸 ID。
基于块的元件
- 选择模型
-
显示“选择块定义”对话框。指定图形中的块。该块必须已使用 PLANTPARTCONVERT 进行转换后，才可指定端口位置。
