以下这些样例描述了从简单到复杂的各种族。 研究这些样例可了解如何创建满足设计需求的族。
对于每个样例族，请单击 RFA 族名称以下载文件。 然后，可以检查该族以查看它的定义方式和工作方式。

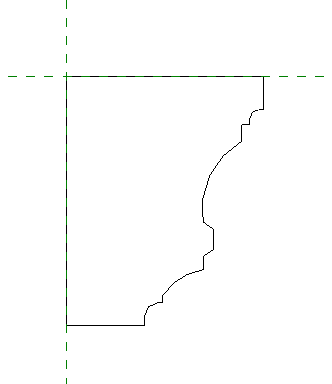

简单轮廓族
此轮廓显示了一个简单的二维闭合形状样例。 将族载入到项目后，可以选择此浇筑轮廓以将其用于可指定轮廓的任何地方，例如墙饰条或带有饰条的某个内建模型中。
此轮廓族不包含任何约束。 形状是静态的，并且此族只包含一个类型。

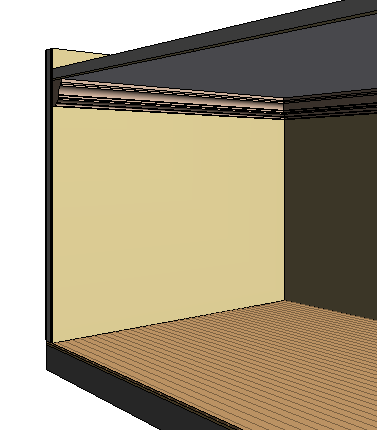

用于墙饰条的浇筑轮廓

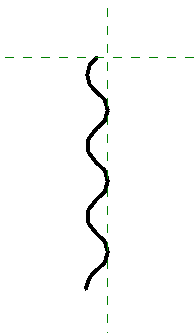

详图构件族
详图构件族是在详图视图中用于增强或替换项目的模型几何图形的二维族。 Corrugated_Metal 样例族表示一部分波纹护墙板材质。 此族由多个圆弧段组成，没有可用于控制几何图形的任何约束。
此族的参数包含注释记号信息。 如果在注释项目时使用注释记号，将在视图中放置注释记号标记时解析此注释记号。
如果需要彼此相邻地放置详图图元多次，则可以使用像这样的一个详图构件族创建一个重复详图。

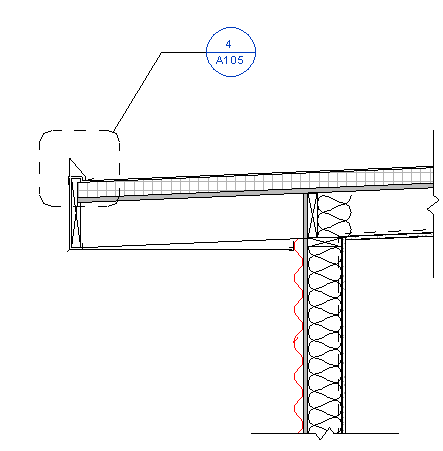

详图视图中显示的波纹金属

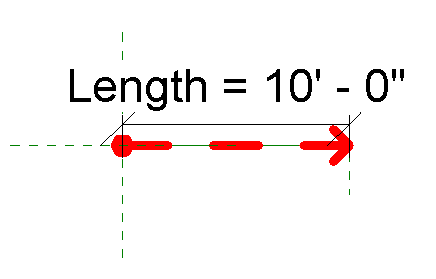

用于计算紧急逃生距离的两拾取族
此行进路线族是一个常规两拾取族样例。 通过选择两个点来放置行进路线。 然后，沿 2 个拾取点之间的直线放置几何图形。
此族的设计目的是用于计算紧急逃生距离。 在视图中，沿紧急逃生线路放置一系列这些图元来表示行进路径。 此族包含行进距离和路径 ID 的共享参数，可以将其与标记和明细表结合使用来计算逃生路径中所有行进线路段的距离。
此族还包括可见性参数，以控制路径起始处的点和终点处箭头的可见性。 可见性控件允许端到端放置多段，以便看起来是一条连续路径。

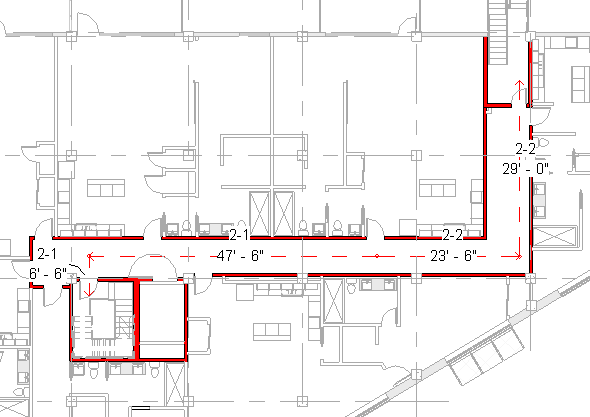

逃生平面图
标记标签族
Exiting_Tag.rfa 族与 Travel_Line.rfa 族结合使用。 标记族由 2 个标签组成，这些标签报告正在标记的行进线路的行进距离和路径 ID 的共享参数值。

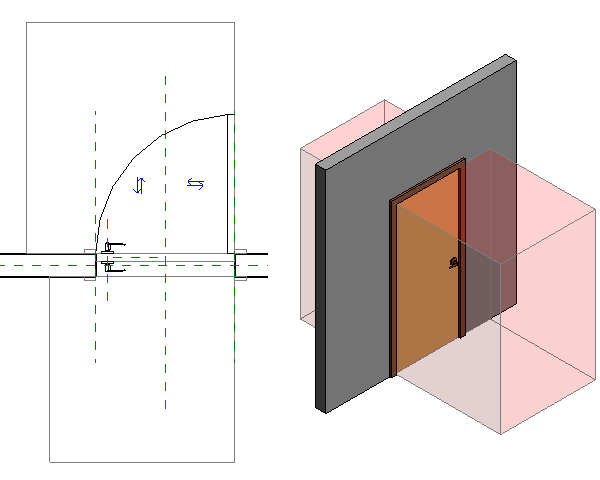

具有约束和嵌套图元的增强族
此门族样例对一个现有的门族进行修改。 使用符号线、拉伸和约束建立门间隙，并添加门级别五金件。
要建立门间隙，请在门的平面表示中放置符号线。 其他符号线表示美国的无障碍要求的间隙。 这些线被约束到门几何图形，以便当门的尺寸更改时，间隙会调整到新的门尺寸。
符号线使用不可见线样式，因此在项目中放置门时不会显示它们。 但是，当您将光标移动到门上或在项目中选择门时，将显示这些线。 在门的三维表示中，拉伸约束到无障碍间隙线。 此策略允许使用“碰撞检查”工具来确认所有门是否满足无障碍要求。
要向族中添加五金件，请将定义门手柄几何图形的族添加到门族中。 嵌套族使用族参数标签，从而允许在三个不同的样式之间交换手柄五金件。 每个手柄族都具有关联到门厚度的参数，以便在门的厚度发生变化时，手柄的位置会相应改变。 手柄可见性已设置为在项目的平面视图中或在将视图的详细程度设置为“粗糙”时不显示门的手柄。

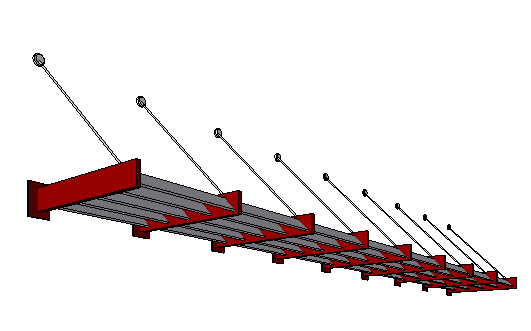

采用嵌套图元和公式的高级两拾取族
此高级样例族（可从“最近使用的文件”窗口中获得）是一个两拾取族。 它包含嵌套图元，并且使用公式来驱动族的几何图形。 有关此族及其工作方式的详细信息，请参见公式样例。
