创建范围框

只能在平面视图中创建范围框。 创建范围框后，可以在三维视图中修改其大小和位置。

1. 在平面视图中，单击“视图”选项卡 “创建”面板 （范围框）。
2. 如果需要，可在选项栏上输入范围框的名称，并指定其高度。
   提示： 也可在创建范围框之后再修改其名称。 选择范围框，然后在“属性”选项板上，输入“名称”属性的值。
3. 要绘制范围框，请单击左上角以开始绘制范围框。 单击右下角完成。

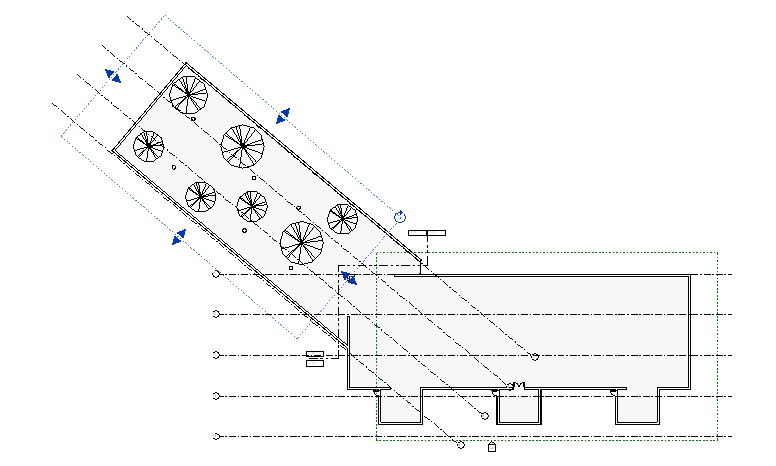

   下面的楼层平面显示了 2 个范围框：一个围绕着主建筑，另一个围绕着翼形鸟舍。 绘制范围框后，该框会显示拖曳控制柄，您可以用它来调整范围框的大小。 也可以使用旋转控制柄 和“旋转”工具 来旋转范围框。 （请参见旋转图元。）


4. 如果需要，可以打开三维视图进一步调整范围框的大小和位置。

创建范围框后，需要执行下列操作：

• 将各个范围框应用到基准图元。
• （可选）将各个范围框应用到所需视图。
