混凝土图元将自动互相连接,并且在项目的所有视图中表示为单个体量。在连接过程中,您可以在其标准范围和限制之内编辑和移动各个图元。
可能自动互相连接的有效混凝土图元组合包括:
如果使用了“取消连接几何图形”工具,将禁用图元的自动连接。请使用“连接几何图形”工具重新启用自动混凝土几何图形连接。
已连接的混凝土图元的示例 | |||
---|---|---|---|
两个梁和一个柱连接的三维视图 | 柱和梁连接的横截面 | ||
![]() |
![]() |
||

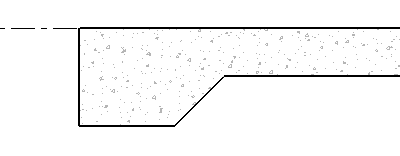

结构楼板和楼板边缘连接的横截面 | |||
![]() |
混凝土梁必须具备以下属性之一才能参与这些连接,否则它们会展现原有行为,且必须手动进行连接。
其他连接相关的限制包括以下内容。
