修改钢筋集中的钢筋演示

指定视图中钢筋集的显示方式。钢筋演示方案简化了视图,同时维护了一个可识别的迹线,其中放置了钢筋集。

  1. 选择钢筋集。
  2. 从“修改 | 结构钢筋”选项卡 “演示”面板中,单击下面的某一个钢筋演示方案
    全部显示
    显示第一个和最后一个
    显示中间
  3. (可选)单击“修改 | 结构钢筋”选项卡 “演示”面板 “选择”以指定用于代表钢筋集的各个钢筋。

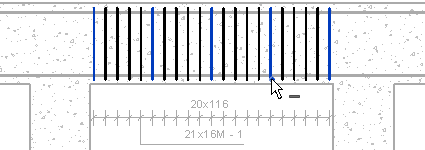

    在绘图区域中,选定的钢筋(高亮显示)将显示在钢筋集中,未选定的钢筋将被隐藏。若要选择钢筋集中的所有钢筋,请单击“修改 | 选择要在钢筋集中显示的钢筋”选项卡 “编辑钢筋演示”面板 “选择全部”。

    若要取消选择钢筋集中的所有钢筋,请单击“修改 | 选择要在钢筋集中显示的钢筋”选项卡 “编辑钢筋演示”面板 “取消全选”。

    否则,请选择高亮显示的钢筋以将其隐藏,并选择非高亮显示的钢筋以使其显示。

    单击 “完成”以应用演示修改,或单击 “取消”以放弃所做的选择。

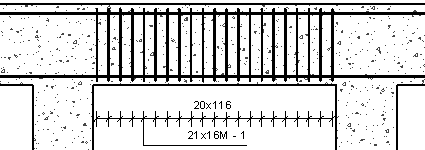

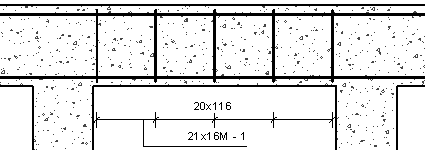

    如果以前应用过,多钢筋注释将调整以适应钢筋集中的可见钢筋。适用以下规则:
    • 钢筋集中的第一个和最后一个钢筋具有尺寸界线,而无论它们是否可见。
    • 否则,仅可见的钢筋显示尺寸界线。
    • 等分公式将相应地调整多钢筋注释。
