钢筋

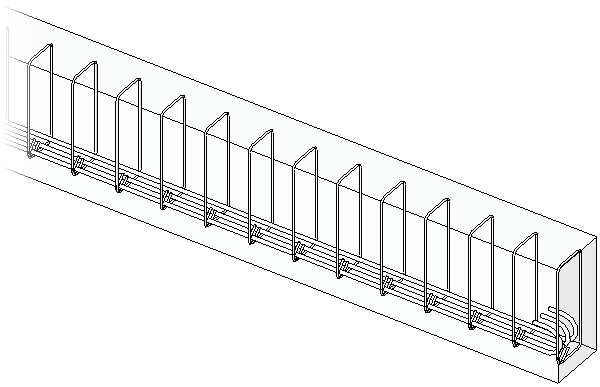

使用钢筋工具将钢筋(例如钢筋、钢筋条或钢筋网)添加到有效的主体(如混凝土柱、梁、墙、基础和结构楼板)。
“结构”选项卡
“钢筋”面板
(钢筋)
(区域)
(路径)
(钢筋网)
本节内容
关于钢筋
使用钢筋工具将钢筋图元(例如钢筋、加强筋或钢筋网)添加到有效的主体(如混凝土梁、柱、结构楼板或基础墙)。
关于钢筋混凝土零件
从表面图元(如墙和楼板)创建的混凝土零件拥有钢筋保护层,并且可以作为钢筋、钢筋集、区域钢筋、路径钢筋和钢筋网的主体。
修改钢筋设置
使用“钢筋设置”对话框调整钢筋建模的常规设置。
钢筋限制条件和保护层
钢筋限制条件用于设置和锁定各个钢筋实例相对于混凝土主体图元的几何图形。钢筋保护层是钢筋参数化延伸到的混凝土主体的内部偏移。
放置钢筋
将单个钢筋实例放置在有效主体的剖面视图中
放置钢筋集
在主体的剖面视图中添加钢筋的线性集。
钢筋集的默认钢筋演示
您可以在“钢筋设置”对话框中指定钢筋集的默认钢筋演示。
修改钢筋集中的钢筋演示
指定视图中钢筋集的显示方式。钢筋演示方案简化了视图,同时维护了一个可识别的迹线,其中放置了钢筋集。
关于钢筋形状
钢筋形状由镫筋、箍筋以及可以指定圆角和弯钩的直钢筋组成。可以操纵每个形状以满足模型中的钢筋需求。
修改钢筋形状
手动调整相对于主体保护层参照捕捉行为的钢筋图元形状。
关于修改螺旋钢筋
与其他钢筋族不同,螺旋钢筋是多平面钢筋且无法在族标高中编辑。但是,可以缩放和旋转单个实例。
绘制平面钢筋
使用常用的绘制工具在有效主体中手动放置钢筋形状。
绘制多平面钢筋
使用常用的绘制工具来定义弯曲成两个平面的钢筋形状。
添加钢筋弯钩
在主体中放置钢筋后,可以修改钢筋属性来指定弯钩。
调整钢筋在视图中的可见性
模型中的钢筋图元包含在主体图元中。 在隐藏线视图中它们则被主体所遮挡。 您可以为项目中的各个视图设置替换集,以便可以记录钢筋设计。
指定钢筋明细表标记
可以将钢筋明细表标记指定给逻辑分组钢筋的明细表和组织结构的钢筋实例。
钢筋舍入
允许钢筋和钢筋段长度舍入。
钢筋编号
钢筋图元在放置时进行编号。 编号允许相同的钢筋图元对于明细表和标记匹配。
关于编辑钢筋形状族
您可以编辑钢筋形状族以指定各种限制条件、钢筋并启用多平面放置。
钢筋实例属性
查看和修改用于定义钢筋实例属性的参数。
钢筋类型属性
查看和修改用于定义钢筋图元类型属性的参数。
区域钢筋
使用“结构区域钢筋”工具在楼板、墙、基础底板和其他混凝土主体中放置数量较大且均匀放置的钢筋。
路径钢筋
使用“结构路径钢筋”工具沿着路径为大量钢筋进行布局。
钢筋网
将搭接的钢筋网片放置在楼板、墙和基础底板上。 钢筋网图元由 2 个图元类型组成:钢筋网线和钢筋网片。
