多平面钢筋形状族
使用“多平面”工具创建将弯折到两个平面上的钢筋形状。
在族编辑器中,单击“创建”选项卡
“族编辑器”面板
“多平面”。
将复制源形状,然后通过钢筋上的一个连接件线段附着到原始的形状。 编辑视图将更改为三维视图。
多平面钢筋族转换

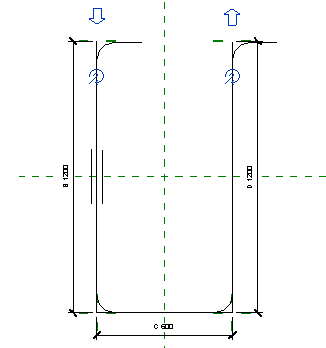

单平面钢筋形状族

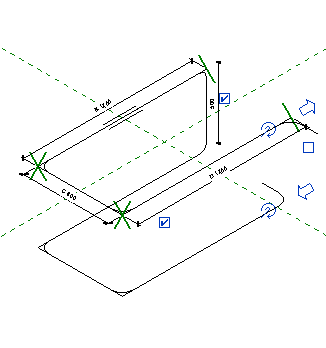

使用“多平面”钢筋工具后
注:
必须为将形状连接到其镜像的线段提供一个参数(A、B、C...),然后才能将族载入到项目中。
对源形状草图所做的更改将被镜像至复制的形状。
