绘制多平面钢筋

使用常用的绘制工具来定义弯曲成两个平面的钢筋形状。

绘制多平面钢筋的方式与绘制单平面钢筋一样。 使用钢筋绘制工具中的“多平面”钢筋工具。

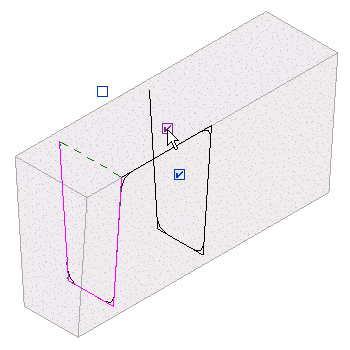

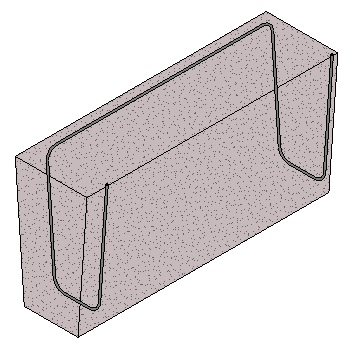

在草图模式中选择“多平面”之后，将复制源形状，并通过钢筋上的一个连接件线段附着到原始的形状。 在三维视图中查看效果最佳。

有三个复选框可供进一步编辑多平面钢筋形状。 将光标悬停在每个复选框可查看是何种工具。

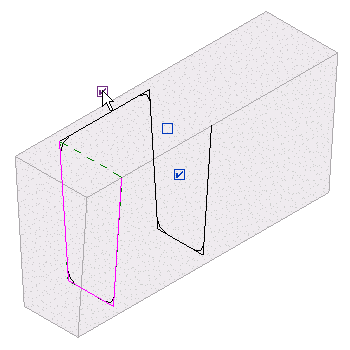

• 禁用/启用第一个连接件线段。切换连接件线段的位置。 启用时，将使用第一个线段。 禁用时，则使用第二个线段。

• 禁用/启用第二个连接件线段。切换连接件线段的位置。 启用时，将使用第二个线段。 禁用时，则使用第一个线段。

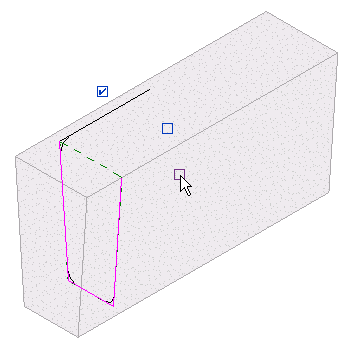

• 禁用形状线段的副本。删除复制的形状，但在该位置留下连接件线段。

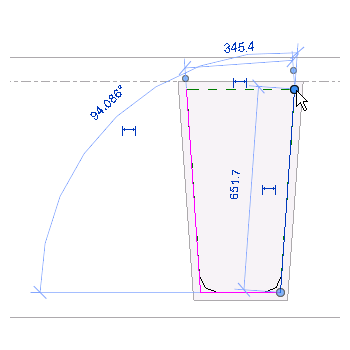

对源形状草图所做的更改将被镜像至复制的形状，并且可以添加弯钩。完成绘制时，请单击“修改 | 创建钢筋草图”选项卡 “模式”面板 （完成编辑模式），以接受草图并放置新形状。

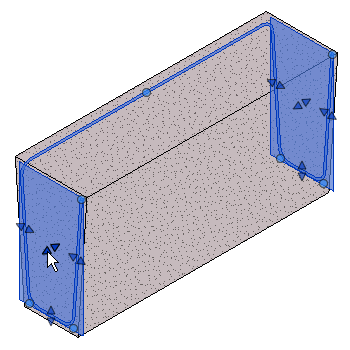

使用钢筋造型操纵柄对钢筋的位置和形状进行精细调整。 您可能需要调整钢筋可见性设置才能正确看到它。
