修改钢筋弯钩

在绘制或修改钢筋时,手动调整钢筋弯钩的方向和位置。

移动箍筋和镫筋的弯钩

    空格键可移动箍筋和镫筋的弯钩。

  1. 选择钢筋。
  2. 空格键可切换钢筋形状(和弯钩)方向。

切换弯钩方向

    切换弯钩方向的控制柄在钢筋的各个端点上都可用。 通过草图模式可以访问这些控制柄。

  1. 选择钢筋。
  2. 单击“修改 | 结构钢筋”选项卡 “模式”面板 “编辑草图”。
  3. 单击 将弯钩方向切换为朝下。
  4. 单击“修改 | 结构钢筋”>“编辑钢筋草图”选项卡 “模式”面板 “完成编辑模式”。 以查看弯钩的方向。

交换弯钩

    使用交换弯钩控制柄可修改钢筋弯钩的位置。 通过草图模式可以访问这些控制柄。
  1. 选择钢筋。
  2. 单击“修改 | 结构钢筋”选项卡 “模式”面板 “编辑草图”。
  3. 请注意弯钩方向控制柄。

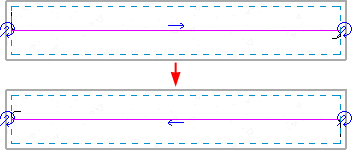

  4. 单击“交换弯钩”控制柄 可交换已放置钢筋的各个端点上的弯钩。

    钢筋弯钩交换边

  5. 单击“修改 | 结构钢筋”>“编辑钢筋草图”选项卡 “模式”面板 “完成编辑模式”。
