钢筋弯钩长度参数

使用“钢筋弯钩长度”对话框,可以定义钢筋类型的弯钩长度参数。

要访问该对话框,请单击钢筋的“类型属性”中的“弯钩长度编辑”按钮。您可以在以下表格的下方找到这些参数的图示。

名称 说明
钢筋弯钩类型 这是该钢筋类型的有效钢筋弯钩的自填充列表。选中该复选框表示弯钩类型在钢筋的“起点的弯钩”或“终点的弯钩”参数中可见。
自动计算 清除该复选框可替换“弯钩长度”和“偏移长度”的自动计算。
弯钩长度 显示弯钩类型的长度。
切线长度 显示弯钩类型的切线长度。
偏移长度 显示弯钩类型的偏移长度。 主要将该可选参数用于创建明细表。

以下图像描述了用于定义钢筋弯钩的参数。

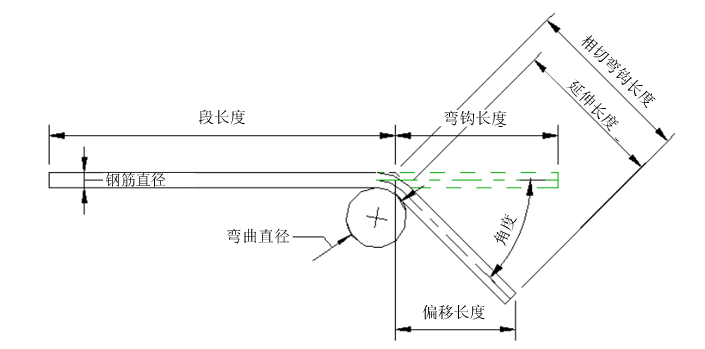

45° 弯钩

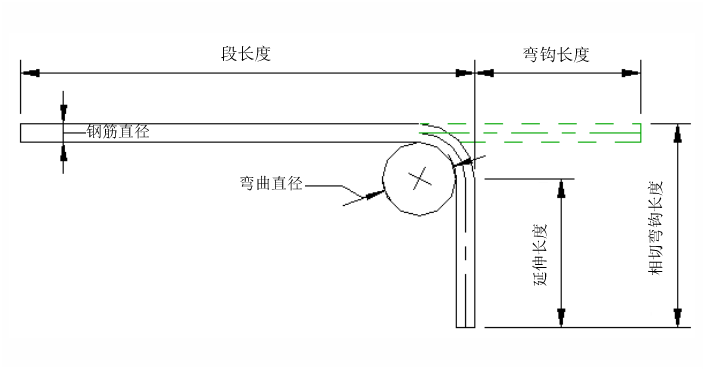

90° 弯钩

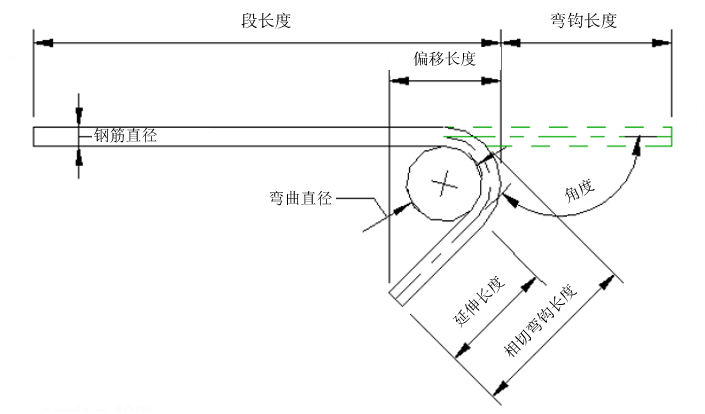

135° 弯钩

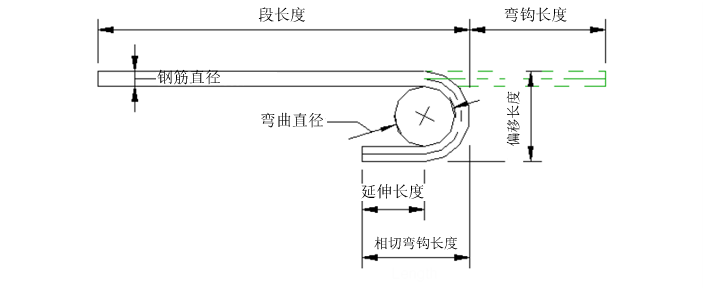

180° 弯钩
