复合墙层可以在插入对象以及墙端点加盖处进行包络。
墙的端点条件可设定为“内部”或“外部”,以控制材质将包络到墙的哪一侧。 如果不想对墙的层进行包络,则将端点条件设定为“无”。
无端点加盖包络的复合墙
墙端点加盖处的外包络
墙端点加盖处的内包络
“在插入点包络”可设定为在“内部”、“外部”、“两者”包络材料,或“无”。 “在插入点包络”的位置由插入族中定义为“墙闭合”的参照平面控制。

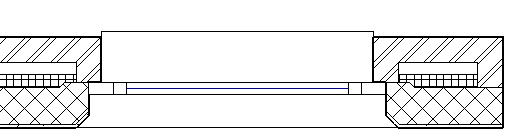

窗插入对象的内包络
