有关复合墙

就像屋顶、楼板和天花板可包含多个水平层一样,墙可以包含多个垂直层或区域。

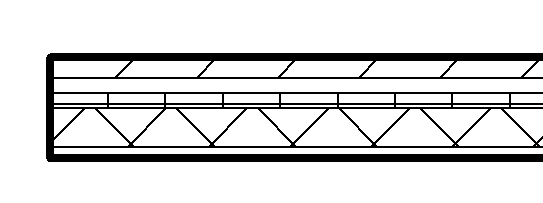

在平面视图中显示的七层墙体

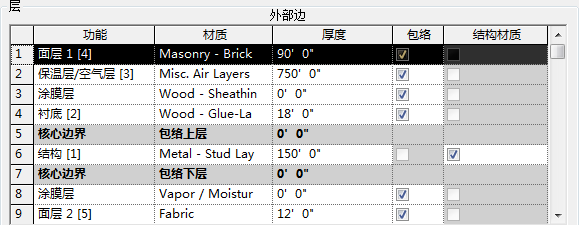

使用“编辑部件”对话框,每一层和区域的位置、厚度和材质都通过墙的类型属性来定义。

层行:对应于墙层或区域

一个层指定给一个行。 它的厚度固定,并可以延伸墙的高度。 可以在所指定的行中修改它的厚度。 还可以将结构材质指定给每个图层。

墙层:厚度固定,并可延伸墙的高度

区域是墙体中不符合层标准的任何形状。 区域的厚度可以固定,也可以变化。 在指定给区域的行中,如果区域具有固定厚度,将显示其数值。 如果区域具有可变厚度,则此值可变。 无法在指定给区域的行中修改区域的厚度。 注意,厚度值以暗色显示,这表示您不能修改它。 您只能在预览窗格中以图形方式改变其厚度和高度。

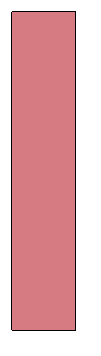

区域:没有区域可以延伸墙的整体高度

因为垂直复合墙中的核心厚度可以变化,所以核心层中心线和核心面定位线由墙底部的核心厚度确定。 例如,如果墙核心层的顶部厚度大于底部厚度,且将定位线指定为核心层中心线,则核心层中心线是在底部核心边界之间测量的。

可以使用多种工具来修改垂直复合墙的结构。 可以添加、删除或修改各个层和区域,或添加墙饰条和分隔缝,来自定义墙类型。

注: Revit MEP 不支持在墙上使用墙饰条和分隔缝。
