放置单钢筋网网片

放置单个实例的钢筋网片以精确加固混凝土墙或楼板部分。

  1. 打开平面视图来强化楼板或打开标高来强化墙。
  2. 单击“结构”选项卡“钢筋”面板 (单钢筋网片放置)。
  3. 在“选项栏”上,指定“放置后旋转”。 选择此选项可以在放置柱图纸后立即将其旋转。

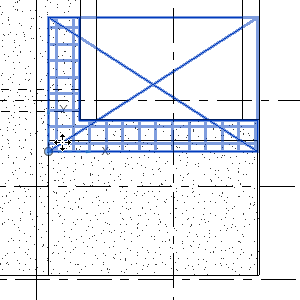

  4. 在绘图区域中,将光标放置在要加固的表面上。 图纸的轮廓会帮助指导放置。 在放置图纸时,它将捕捉到:
    • 主题的钢筋保护层
    • 其他钢筋网片的边
    • 其他钢筋网片的搭接接头位置
    • 其他钢筋网片的中点

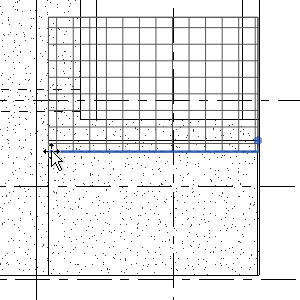

  5. 单击以放置图纸。
    注: 如果在“属性”选项板上选择了“按主体保护层剪切”属性,将在洞口或主题的边缘剪切图纸。
