关于梁到柱的连接和缩进

将梁连接到结构柱时,将应用收进和缩进。各梁之间相互独立,只与公共柱关联,并将相应地从柱进行缩进。

对于要缩进的梁,柱(包括其边界框)的几何图形一定会与连接的梁发生重叠。

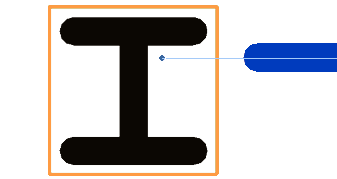

下图显示了没有位于柱中心的梁的一个示例。 该图中梁的操纵柄仍位于边界框内。 请记住,边界框不可见。

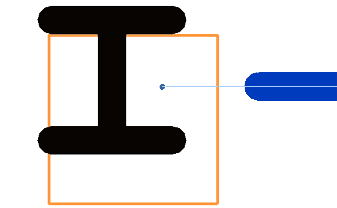

如果柱稍稍移动,但未完全位于其现有边界框之外,则柱操纵柄仍在原位,不受柱移动的影响。

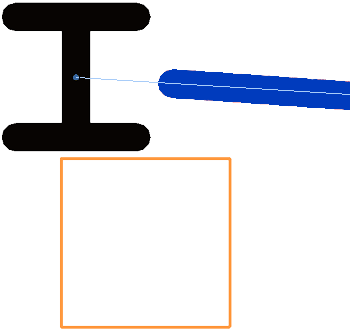

但是,如果柱移出其边界框,则梁操纵柄将捕捉到柱的中心。 放置后,柱将保留边界框。

连接到柱的梁始终根据收进和缩进进行调整,但是不能使用“梁/柱连接”工具手动调整垂直柱。
