关于边界框

边界框是一个不可见的三维矩形空间,其中包含在基于族的图元中定义的所有模型图元、注释图元和基准图元。

基准范围除外。例如,水平参照平面只会影响边界框的顶部或底部,而不会影响其两侧。 边界框按照族定义来定向。

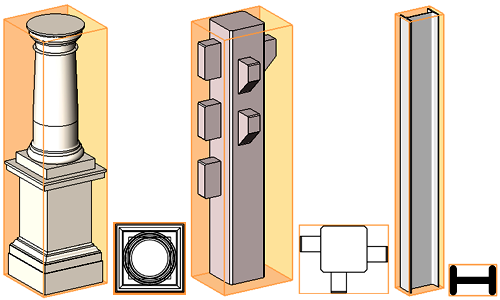

列的边界框(用橙色表示)

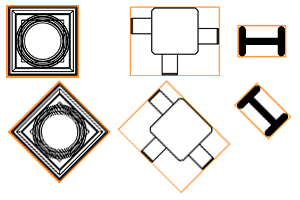

边界框的顶部、底部和两侧旋转时,保持它与图元之间的关系。

边界框与图元一起旋转

边界框的常规用途

梁到柱的连接

下图显示了没有位于柱中心的梁的一个示例。 该图中梁的操纵柄仍位于边界框内。 请记住,边界框不可见。

如果柱稍稍移动,但未完全位于其现有边界框之外,则柱操纵柄仍在原位,不受柱移动的影响。

但是,如果柱移出其边界框,则梁操纵柄将捕捉到柱的中心。 放置后,柱将保留边界框。

弯曲梁

弯曲梁提供边界框的唯一实例。 边界框可以根据梁的需要而弯曲。 这样可以与梁之间进行准确的连接和缩进。
