关于空间

将空间放置到建筑模型的所有区域中,以获得精确的热负荷和冷负荷分析。

Revit 使用空间构件维护该构件所在区域的相关信息。 “空间”中存储了能够影响项目的热负荷和冷负荷分析的多个参数的值。 请务必在正压送风系统以及竖井、墙槽和小间隙空间中放置空间,建筑师通常不会在建筑模型中为这些空间指定房间构件。

分区和空间

房间和空间是用途不同的不相关构件。 房间是用于维护已占用面积相关信息的建筑构件。 空间则专用于 MEP 规程,以进行体积分析。 它们包含了用于维护它们所在区域的相关信息的参数。 该信息用于执行热负荷和冷负荷分析。

在某些情况下,在 Revit 2015 中升级由 Revit MEP 2009 之前版本创建的项目时,会自动创建空间。 由自动创建空间功能创建的空间以正在升级的项目中存在的房间为基础。 空间的阶段必须与房间的阶段相符。 在链接模型中,空间的阶段必须与链接房间的阶段相匹配或对应(是否具有不同的阶段名称)。

可以放置(添加)取消放置删除空间。 取消放置空间与删除空间是不同的操作。 最初在项目中放置空间时,空间会直接指定给默认分区。 可以在剖面视图中查看空间。 不能在立面或三维视图中查看或放置空间。

整个模型中都应放置空间,其中包括正压送风系统区域等未占用的区域。 在包含了房间的区域中(手动或自动)创建空间时,会将空间创建为被占用空间(选中“占用空间”参数)。

房间边界构件

在封闭区域中放置空间时,空间的体积会沿房间边界构件(例如墙、楼板、天花板、屋顶和空间分隔线)的表面计算。 空间的体积在水平和垂直方向上延伸到房间边界构件的面。 表面分为两种类别:

如果没有在整个模型中放置空间,内墙可能会被错误地识别为外墙,这样会使热负荷和冷负荷分析产生不正确的结果。 唯一的例外是,房间边界构件的“功能”类型参数被指定为“内部”或“核心竖井”时。

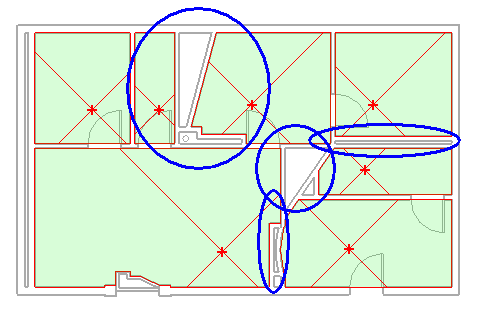

例如,假定下图中墙的“功能”类型参数未指定为“内部”或“核心竖井”。 下图中显示了几个未放置空间的区域。 对于这样的区域,即使是办公室的内墙,与区域相邻的办公室墙的表面也都会被视为外部表面。
