使用“剖切面轮廓”工具可以修改在视图中剖切的图元的形状，例如屋顶、楼板、墙和复合结构的层。
可以在平面视图、天花板平面视图和剖面视图中使用该工具。对轮廓所做的修改是视图专有的；也就是说，图元的三维几何图形和在其他视图中的外观不会随之改变。
- 单击“视图”选项卡
“图形”面板
（剖切面轮廓）。 - 在选项栏上，选择“面”（编辑面四周的整个边界）或“面与面之间的边界”（编辑各面之间的边界线）作为“编辑”的值。
- 将光标移到视图中的图元上，例如复合墙上。
根据选择的“编辑”选项，有效截面或边界线将高亮显示。
- 单击高亮显示的截面或边界，以便将其选中并进入绘制模式。
- 绘制要添加到选择集或从选择集删除的区域。使用其起点和终点位于同一边界线的一系列线。
不能绘制闭合环或与起始边界线交叉。但是，如果使用“面与面之间的边界”选项，可以绘制该墙的其他边界线。
一个控制箭头会显示在绘制的第一条线上。它指向在编辑之后将保留的部分。单击控制箭头以修改其方向。
注： 在编辑面与面之间的边界线时，只需要绘制该区域的 2 条边界线。在绘制的两条线之间将显示一条连接线。无须绘制此线。 - 完成编辑后，单击
（完成编辑模式）。 - 要在视图中修改图元的图形显示（例如，线宽或线颜色），请在该图元上单击鼠标右键，然后单击“替换视图中的图形”“按图元”。请参见替换单个图元的可见性和图形显示。

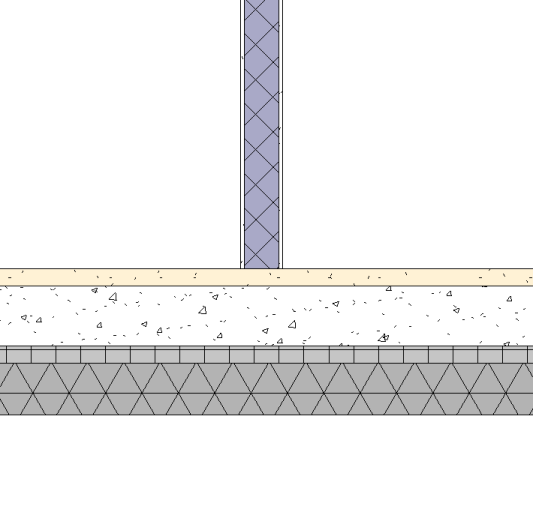

使用“剖切面轮廓”工具之前

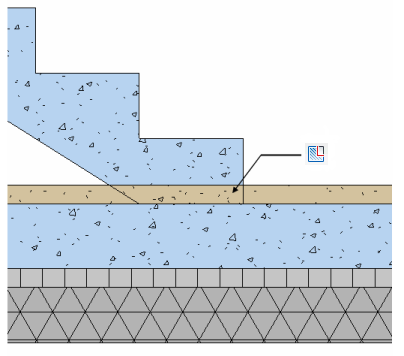

使用“剖切面轮廓”工具之后

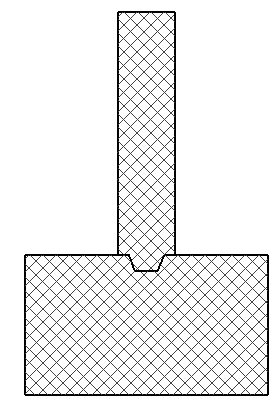

如果有 2 个相邻的图元，并且需要编辑如下所示的轮廓，则可以使用“面与面之间的边界”选项获得所需的效果。
