将编号方案与 Data Standard 对话框配合使用（仅限 Data Standard for Vault 2015 R2）

注：仅 Data Standard for Vault 2015 R2 版本中提供针对 Data Standard 对话框的编号方案支持。

名为 DSNumSchemeCtrl 的 XAML 控件用于在 Vault Client、Inventor Vault 附加模块和 AutoCAD Vault 附加模块的 Data Standard 对话框中支持编号方案。

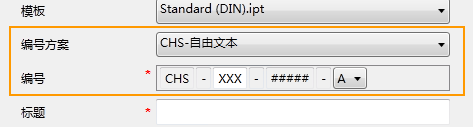

编号方案 UI

XAML 文件中必须有以下行才能显示如上图所示的 UI 控件。

...
        <Label Content="{Binding UIString[LBL10]}" Grid.Column="0" Grid.Row="6" />
        <ComboBox Grid.Column="1" Grid.Row="6" Name="NumSchms" SelectedIndex="0" Style="{StaticResource NumSchmStyle}"></ComboBox>
        <Label Content="{Binding UIString[LBL31]}" Grid.Column="0" Grid.Row="8"></Label>
        <WPF:DSNumSchemeCtrl Grid.Column="1" Grid.Row="8" Name="NUMSCHEME" IsEnabled="{Binding ElementName=NumSchms, Path=IsEnabled}" Scheme="{Binding ElementName=NumSchms, Path=SelectedItem}" GeneratedNumberProperty="_GeneratedNumber" />
...

强制性属性

用户控件 DSNumSchemeCtrl 有两个强制性的自定义属性：

Scheme
使用该属性可指定要在控件中显示的编号方案的名称。在本示例中，此值被绑定到控件上方组合框中的选定条目。默认情况下，该组合框中包含所有激活的文件编号方案。请参见本主题中的“过滤编号方案”一节，了解如何过滤编号方案。
GeneratedNumberProperty
使用该属性可定义哪个特性持有生成的编号。单击“确定”按钮时，将为每个 DSNumSchemeCtrl 生成编号并将编号分配给指定的特性。

在默认示例中，特性 _GeneratedNumber 中的值加上文件扩展名构成了新文件的文件名。在下一节中，Vault Explorer 和 CAD 的示例使用生成的编号以及其他一些特性值构建了新文件的文件名（“自定义文件名”）。当前，一个对话框只支持一个 DSNumSchemeCtrl。

CAD 中的 PowerShell 函数·`OnPostCloseDialog`

对于 Inventor 和 AutoCAD，关闭 Data Standard 对话框时将调用名为 OnPostCloseDialog 的 PowerShell 函数。

在设置文件名以及更新 iProperty 之前会调用该函数。此时仍允许代码修改特性（只要文件尚未保存）。这在不需要用户选择编号方案时非常有用（请参见下一节中的 CAD 示例“使用 Vault 编号而不显示对话框中的编号方案控件”）。

默认情况下，CAD Default.ps1 中的函数 OnPostCloseDialog 不会起任何作用。

参数

调用 OnPostCloseDialog 函数时，PowerShell 变量 $DSParam 将被设置为以下可能的值：

Create
对于单个文件，Vault Data Standard 对话框处于“CreateMode”。
编辑
对于单个文件，Vault Data Standard 对话框处于“EditMode”。

此外，变量 $dsWindow.Name 中还包含对话框名称。默认情况下，名称为 InventorWindow 或 AutoCADWindow。

这些变量可用于为不同的场景提供不同的实施。

代码示例

过滤编号方案

在安装的示例中，编号方案组合框中显示了所有激活的编号方案。在 XAML 文件中，该组合框被绑定到名为 GetNumSchms 的 PowerShell 函数。

使用 GetNumSchms 函数，您可以轻松控制应将哪些方案显示给用户。

根据文件类型在 Inventor 中过滤编号方案

在不使用 Data Standard 的情况下，用户随时可以在所有激活的 Vault 编号方案中进行选择。在以下实施 GetNumSchms 的示例中，有不同的方案可用于零部件（IPT、IAM）和工程图（IDW、IPN 和 DWG）。若要使示例起作用，需要在 Vault 中定义以“COMP”或“DRAWING”开头的编号方案：

C:\ProgramData\Autodesk\Vault 2015 R2\Extensions\DataStandard\CAD\addinVault\Default.ps1

...
function GetNumSchms
{
    try
    {
        $numSchems = $vault.DocumentService.GetNumberingSchemesByType('Activated')
    }
    catch [System.Exception]
    {
        #[System.Windows.MessageBox]::Show($error)
    }
    $fileName = $Prop["DocNumber"].Value
    $fileExt = [System.IO.Path]::GetExtension($fileName)
    $ret = @()
    foreach ($item in $numSchems)
    {
        if (($fileExt -eq ".iam" -or $fileExt -eq ".ipt") -and $item.Name.StartsWith("COMP"))
        {
            $ret += $item.Name
        }
        elseif (($fileExt -eq ".idw" -or $fileExt -eq ".ipn" -or $fileExt -eq ".dwg") -and $item.Name.StartsWith("DRAWING"))
        {
            $ret += $item.Name
        }
    }
    return $ret
}
...

自定义文件名

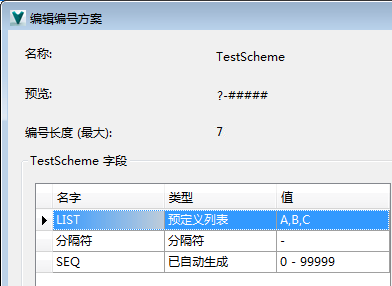

假设您有以下编号方案，名为 TestScheme。

现在，您想要根据选定的文档类型在文件名前面加上固定的文本。

对于 Inventor 部件和零件，加上“ENG-”（例如，“ENG-A-00004.ipt”）。
对于 AutoCAD/Inventor 图形和 Inventor 表达视图，加上“ENGDOC-”（例如，“ENGDOC-B-00001.idw”）。
对于所有其他文件，加上“OFF-”（例如，“OFF-C-00002.docx”）。

在创建文件对话框（“新建标准文件...”）中单击“确定”时，在将文件添加到 Vault 中之前会调用 PowerShell 函数 GetNewFileName。此时您可以修改文件名并将其他特性中的信息包含在内。

C:\ProgramData\Autodesk\Vault 2015 R2\Extensions\DataStandard\Vault\addinVault\Default.ps1

...
function GetNewFileName
{
    $prefix = ""
    if($dsWindow.FindName("NUMSCHEME").IsEnabled -eq $false)
    {
        $fileName = $dsWindow.FindName("FILENAME").Text
    }
    else{
        $fileName = $Prop["_GeneratedNumber"].Value
        if (($Prop["_FileExt"].Value -eq ".ipt") -or ($Prop["_FileExt"].Value -eq ".iam"))
        {
            $prefix = "ENG-"
        }
        elseif (($Prop["_FileExt"].Value -eq ".dwg") -or ($Prop["_FileExt"].Value -eq ".idw") -or ($Prop["_FileExt"].Value -eq ".ipn"))
        {
            $prefix = "ENGDOC-"
        }
        else
        {
            $prefix = "OFF-"
        }
    }
    $newfileName = $prefix + $fileName + $Prop["_FileExt"].Value
    return $newfileName
}

适用于 CAD 的 Data Standard

使用适用于 Inventor 和 AutoCAD 的 Data Standard，您可以为文件名配置特性值与生成编号的组合。

例如，假设您要自动创建唯一的文件名，格式为“N-<Title>-####.ipt”，其中 N- 是始终应用的内容，<Title> 是用户输入的标题特性，#### 是自动生成的编号，.ipt 是文件扩展名。

为此，只需修改 Inventor.cfg 或 AutoCAD.cfg 文件中的 <FileNameDefinition> 单元即可。

C:\ProgramData\Autodesk\Vault 2015 R2\Extensions\DataStandard\CAD

<?xml version="1.0" encoding="utf-8"?>
<Configuration>
    <PathDefinition>{Workspace}\{Prop[Folder].Value}</PathDefinition>
    <FileNameDefinition>N-{Prop[Title].Value}-{Prop[DocNumber].Value}</FileNameDefinition>
    <PropertyDefinitions>
        <PropertyDefinition PropertyName="DocNumber" DataType="Text" InitialValue="{PathAndFileNameHandler.FileName}" />
...

特性 DocNumber 中包含生成的编号，因为在 Inventor.xaml 文件的 DSNumSchemeCtrl 控件中的属性 GeneratedNumberProperty="DocNumber" 中对其进行了定义。

使用 Vault 编号而不显示对话框中的编号方案控件

通过从默认的 File.xaml 文件中删除 DSNumSchemeCtrl 和 NumSchms 组合框，用户便再也不能选择编号方案。

适用于 Vault 的 Data Standard

在以下实施 GetNewFileName 的示例中，使用了上面的编号方案“TestScheme”，并将“Title”中输入的值用作该编号方案的参数。

C:\ProgramData\Autodesk\Vault 2015 R2\Extensions\DataStandard\Vault\addinVault\Default.ps1

...
function GetNewFileName
{
    $numSchemes = $vault.DocumentService.GetNumberingSchemesByType([Autodesk.Connectivity.WebServices.NumSchmType]::Activated)
    $testNumScheme = $numSchemes | Where-Object { $_.Name.Equals("TestScheme") }
    $NumGenArgs = @()
    $NumGenArgs += $Prop["Title"].Value
    $genNum = $vault.DocumentService.GenerateFileNumber($testNumScheme.SchmID, $NumGenArgs)
    return $genNum + $Prop["_FileExt"].Value
}
...

适用于 CAD 的 Data Standard

对于 Inventor 和 AutoCAD，实施与上面的示例类似。但不会返回文件名，而是必须在特性“DocNumber”中填写生成的编号。随后，此特性将用于设置当前文件的名称：

C:\ProgramData\Autodesk\Vault 2015 R2\Extensions\DataStandard\CAD\addinVault\Default.ps1

...
function OnPostCloseDialog
{
    if ($DSParam -eq "Create")
    {
        $numSchemes = $vault.DocumentService.GetNumberingSchemesByType([Autodesk.Connectivity.WebServices.NumSchmType]::Activated)
        $testNumScheme = $numSchemes | Where-Object { $_.Name.Equals("TestScheme") }
        $NumGenArgs = @()
        $NumGenArgs += $Prop["Title"].Value
        $genNum = $vault.DocumentService.GenerateFileNumber($testNumScheme.SchmID, $NumGenArgs)
        $Prop["DocNumber"].Value = $genNum
    }
}
...
