建立剖面視圖

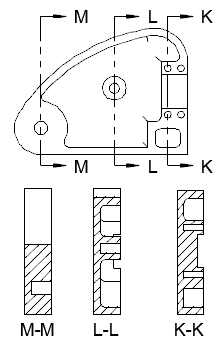

切割被剖斷之物件的整個長度便會產生斷面視圖。
按一下
「配置」頁籤
「建立視圖」面板
「剖面」下拉式功能表
「全剖面」
。
按一下將做為父系視圖使用的視圖。起點方向箭頭會出現在游標位置。
在繪製區中按一下以指出剖面線的起點。結束方向箭頭會出現在游標位置。
在繪製區中按一下以指出剖面線的終點。剖面視圖的預覽會出現在游標位置。
將預覽移至所需的位置,然後按一下以放置視圖。
提示:
系統會約束預覽往垂直於剖面線的方向移動。若要放鬆約束,請按 SHIFT。若要還原約束,請再按一次 SHIFT。
按一下
「剖面視圖建立」頁籤
「方式」面板
「深度」下拉式功能表
「切割」
。
註:
如果您要包含超出切面的幾何圖形,請選取「距離」並指定您要包含詳細資料的深度。
按一下
「剖面視圖建立」頁籤
「建立」面板
「確定」
。
