FILLET (指令)

在物件的邊完成外圓角和圓角處理。

查找

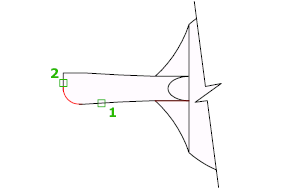

在此範例中，建立了一條與選取的兩條線都相切的弧。這些線被修剪至弧的尾端。若要改為建立尖角，輸入零做為半徑的值。

您可以對弧、圓、橢圓、橢圓弧、直線、聚合線、射線、雲形線和建構線進行圓角處理。

您也可以對 3D 實體和曲面進行圓角處理。如果選取網面物件進行圓角處理，則您可以選擇將網面轉換為實體或曲面，然後繼續作業。(不適用於 AutoCAD LT)

將顯示以下提示。

第一個物件

選取定義 2D 圓角所需的兩個物件的第一個。

如果您使用的是 3D 模型，也可以選取 3D 實體的邊。(不適用於 AutoCAD LT)

第二個物件，或按住 Shift 並選取物件以套用角點

使用物件選取方式，或按住 Shift 並選取物件以建立銳利的角點

如果您選取線、弧或聚合線，其長度將會調整以適應圓角弧。您可以在選取物件時按住 Shift，以使用值 0 來取代目前的圓角半徑。

如果選取的物件是 2D 聚合線的直線線段，這些線段必須相鄰，或有另一段分隔它們的線段。如果它們被其他聚合線段分隔，則 FILLET 將刪除分隔線段並代之以圓角。

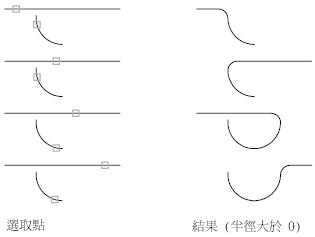

在弧和圓之間，可以有多個圓角存在。選取靠近希望圓角端點所在位置的物件。

FILLET 不修剪圓；圓角弧可與圓平滑地相連。

如果選取 3D 實體，您可以選取多個邊，但必須一條接一條的選取這些邊。(不適用於 AutoCAD LT)

退回

倒回指令中的前一個動作。

聚合線

在 2D 聚合線兩線段相交的各頂點處，插入圓角弧。

註: 您也可以在指定聚合線選項之前，透過選取此選項來為開放聚合線的端點建立圓角。

選取 2D 聚合線

如果一條弧線段分隔兩條向其收斂的直線段，則 FILLET 會移除該弧線段，並代之以圓角弧。

半徑

定義圓角弧的半徑。

您輸入的值會成為後續 FILLET 指令的目前半徑。您可以變更這個值，且不會影響到既有的圓角弧。

修剪

控制 FILLET 是否將選取的邊修剪到圓角弧端點。

多重

為數個物件集的邊加入外圓角。

邊

(不適用於 AutoCAD LT)

選取一個單一邊。您可以繼續選取單一邊，直至按 Enter 為止。

當您選取三條或更多邊，且這些邊收斂至一個頂點，並形成方塊的一個角點是，如果產生的三個圓角具有相同的半徑，則 FILLET 會計算頂點混成 (圓球的一部分)。

鏈

從選取單一邊變更為選取連續相切邊 (稱為鏈選取)。

• 邊鏈。選取一個單一邊時，會同時選取所有相切的邊。例如，如果您選取 3D 實體方塊頂端的邊，則 FILLET 也會選取頂端上的其他相切邊。

• 邊。切換至單一邊選取模式。

迴路

指定位於實體面上邊的迴路。對任何邊而言，都會有兩個可能的迴路。在選取迴路邊之後，系統會提示您「接受」目前的選項，或選擇「下一個」迴路。

半徑

定義圓角弧的半徑。
