關於偏移物件

偏移物件,以建立造型與原始物件平行的新物件。

例如,如果您偏移圓或弧,則系統會根據您指定要偏移的一側建立較大或較小的圓或弧。如果您偏移聚合線,結果會是與原始聚合線平行的聚合線。

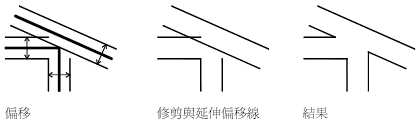

提示: 有效的繪圖技術是偏移物件,然後再修剪或延伸它們的終點。當 COMMANDPREVIEW 系統變數打開時,會展示該指令結果的互動式預覽。

使用 OFFSET 偏移以下類型的物件:

偏移聚合線與雲形線的特定例證

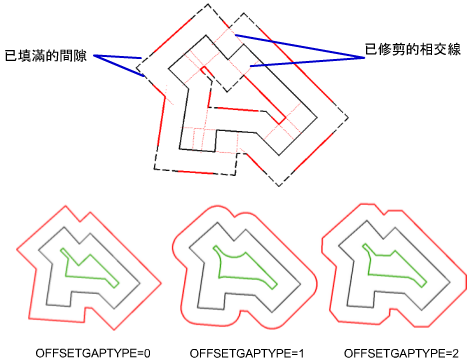

2D 聚合線會以個別線段的方式偏移,因此線段之間會產生相交或間隙。若要完成偏移,需要修剪相交的線並填滿間隙。

當偏移距離大於可調整的距離時,雲形線將自動進行修剪。

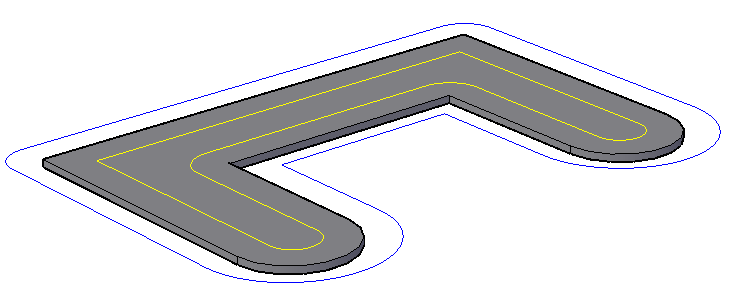

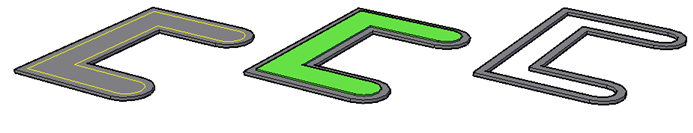

OFFSETEDGE 指令可在 3D 實體或曲面上,從平物面的邊建立封閉聚合線或雲形線。當有一個或多個邊線段無法表示為線、弧或圓時,便會產生雲形線。例如

您可以利用「角點」選項,為聚合線指定尖角或外圓角點。外部和內部角點會根據角點為凹或凸來建立不同的外圓角點,而弧的半徑則維持指定的偏移距離。
