關於修剪和延伸物件

您可以縮短或加長物件，以接觸到其它物件的邊。

這表示您可以先建立物件 (例如，線)，然後在以後調整它以精確填入其它物件之間。

做為切割邊或邊界邊的所選物件，無需與正在修剪的物件相交。您可以將物件修剪或延伸到投影邊或外交叉點，也就是說，如果物件延伸，它們將在此處相交。

如果您未指定邊界，並在「選取物件」提示下按 Enter，則所有顯示的物件都會成為潛在邊界。

註: 若要選取包括圖塊的切割邊與邊界邊，您可以只使用單一選取，即「框選」、「籬選」與「全選」選項。

修剪物件

您可以修剪物件，以便使它們精確地在其它物件定義的邊界邊處結束。

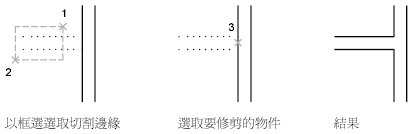

例如，您可以使用修剪平滑地清理兩面牆的交點。

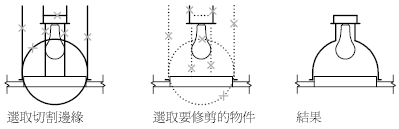

物件可能是切割邊中的一個，也可以是被修剪物件中的一個。例如，在照明裝置圖解中，圓是建構線的切割邊並且也被修剪。

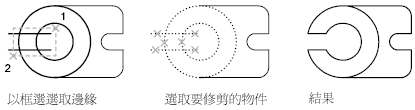

修剪數個物件時，使用不同的選取方式可以協助您選擇目前要修剪的切割邊與物件。在下列範例中，切割邊是透過框選選取的。

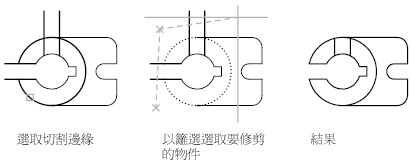

下列範例，使用籬選方式選取要修剪的一系列物件。

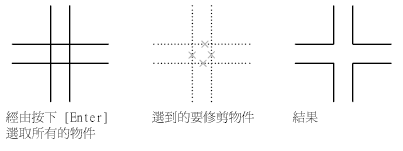

您可以將物件修剪至它們與其它物件最近的交點。按 Enter，而不是選取切割邊。這樣，當您選取要修剪的物件時，顯示的最近物件會做為切割邊。在此範例中修剪了牆面以使它們可以平滑地相交。

註: 您無須結束 TRIM 指令，便可延伸物件。請按住 Shift 並選取要延伸的物件。當 COMMANDPREVIEW 系統變數打開時，會展示該指令結果的互動式預覽。

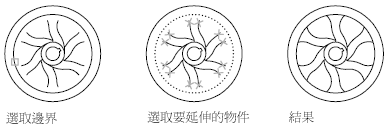

執行延伸的方式與修剪相同。您可以延伸物件以使它們精確地在其它物件定義的邊界邊結束。在此範例中您須將線精確地延伸至圓 (此圓為邊界邊)。

延伸雲形線會保留雲形線原始部分的造型，但延伸的部分是線性的，並且與原始雲形線的尾端相切。

註: 您無需結束 EXTEND 指令，便可修剪物件。請按住 Shift 並選取要修剪的物件。當 COMMANDPREVIEW 系統變數打開時，會展示該指令結果的互動式預覽。

在 2D 寬聚合線的中心線處對其進行修剪與延伸。寬聚合線的端點永遠呈現方形。以某個角度修剪寬聚合線，會使端點部分延伸出切割邊外

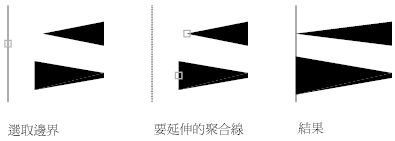

如果您修剪或延伸錐形的 2D 聚合線段，延伸端的寬度會被修正，以便使其原始錐度延續至新端點。若此校正使線段為一負值的結束寬度，則其結束寬度會強制的設定為 0。

修剪雲形線擬合聚合線會移除曲線擬合資訊，並將雲形線擬合線段改成一般的聚合線段。

如果您延伸雲形線擬合聚合線，會在聚合線的控制框上加入一個新頂點。

您可以在 3D 空間內修剪或延伸一個物件到任何的其它物件，而不考慮這些物件是否在相同的平面上，或是平行於切割或邊界邊。在 TRIM 與 EXTEND 指令下，使用「投影」與「邊」選項，來選取三個投影中的一個，以便修剪或延伸：
