關於控制邊的顯示

可使用不同的顏色和線型來顯示不同的邊類型。您也可以加入特殊效果,例如「抖動」和「線延伸」。

在描影模型或線架構模型中,視覺型式可設定等角線、刻面邊、剪影邊、遮蔽邊與相交邊的可見性和外觀。僅當刻面之間的角度小於您指定的縐摺角度時,才會顯示刻面邊 (表示某曲面的平面刻面之間的邊)。

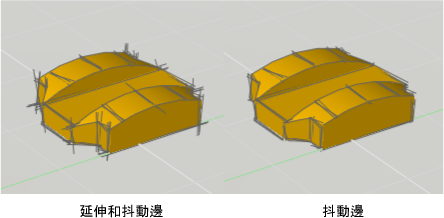

邊緣修改子 (如「線延伸」和「抖動」) 可產生模型仍處於概念階段時的外觀。「抖動」會使線看上去像是使用鉛筆手描的。「線延伸」會產生另一種手繪效果。

註: 出圖型式不適用於套用抖動邊修改子的物件。

展示或隱藏遮蔽線和邊

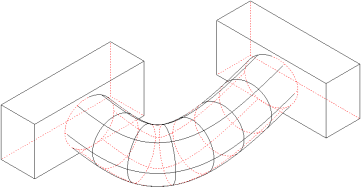

遮蔽線是透過變更其線型和顏色而使其可見的隱藏線。在 2D 視圖中,您可以使用 OBSCUREDLTYPE 系統變數變更遮蔽線型的顯示,使用 OBSCUREDLTYPE 系統變數變更遮蔽顏色的顯示。

僅可以在遮蔽線部分或完全可見時變更遮蔽顏色。

  • 將其隱藏,或使其以虛線和點部分可見。
  • 使其完全可見。
  • 透過變更其顏色,使其明顯或不明顯。
小心: 變更遮蔽線或邊的設定後,使用 HIDE 指令來重生圖面並顯示變更。
