標註是將測量註解加入圖面的過程。
可以為各種物件類型在多個方位建立標註。基本的標註類型為
- 線性
- 徑向 (半徑、直徑和轉折)
- 角度
- 座標
- 弧長

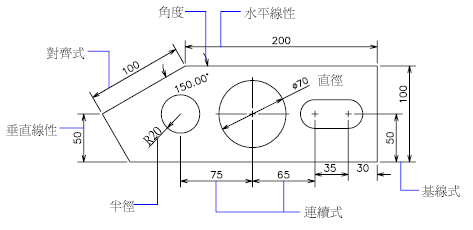

線性標註可以是水平式的、垂直式的、對齊式的、旋轉式的、基線式的或連續的 (鏈的)。圖解中展示了一些範例。
「標註型式管理員」中，有超過 70 個以上的面向標註設定，您可以控制幾乎所有方面的標註外觀。例如，您可以設定延伸線與要標註物件之間的精確間隙。所有這些設定可以儲存為一個或多個標註型式。如果您將標註型式儲存在圖面樣板 (DWT) 檔案中，您將可以在每次啟動新圖面時使用。
註:
若要簡化圖面組織與標註比例調整，建議您在配置中而不是在模型空間中建立標註。
