CHAMFER (指令)

斜切物件邊。

查找

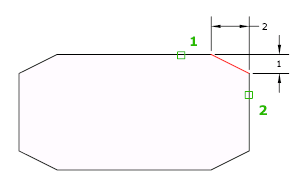

指定的距離與角度以選取物件的順序套用。

您可以倒角線、聚合線、射線和建構線。

如果您的產品支援 3D 塑型,您也可以倒角 3D 實體和曲面。如果選取網面來進行倒角,您可以在完成作業之前選擇將網面轉換為實體或曲面。(不適用於 AutoCAD LT)

將顯示以下提示。

第一條線

指定定義 2D 倒角所需的兩條邊中的第一條邊。

如果您選取線或聚合線,其長度將被調整以符合倒角線。您可以在選取物件時按住 Shift,以使用值 0 來取代目前的倒角距離。

如果選取的物件為 2D 聚合線線段,它們必須彼此相鄰,或不能被一條以上的線段所分隔。如果它們被其他聚合線段分隔,則 CHAMFER 將刪除分隔線段,並用倒角取代。

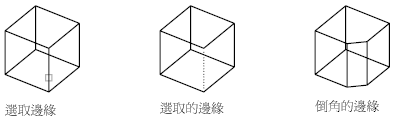

您也可以選取的 3D 實體的邊來倒角,接著指示相鄰的兩個曲面其一為基準曲面。(不適用於 AutoCAD LT)

輸入曲面選項

(不適用於 AutoCAD LT)

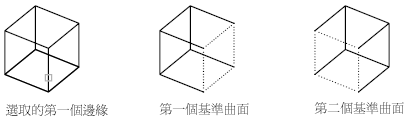

輸入 o 或按 Enter 將所選曲面設定為基準曲面。輸入 n 將選取與所選取邊相鄰的兩個面中的任何一個。

選取了基準曲面和倒角距離之後,請選取要產生倒角的基準曲面邊。您可以個別選取這些邊,也可以同時選取所有邊。

(不適用於 AutoCAD LT)

選取要產生倒角的個別邊。

迴路

(不適用於 AutoCAD LT)

切換至「邊迴路」模式。

邊迴路

(不適用於 AutoCAD LT)

選取基準曲面的所有邊。

退回

倒回指令中的前一個動作。

聚合線

產生整個 2D 聚合線的倒角。

在聚合線的每個頂點處為相交的聚合線線段建立倒角。倒角會成為聚合線的新線段。

如果聚合線包括比倒角距離短的線段,則這些短線段不會被倒角。

註: 您也可以在指定聚合線選項之前,透過選取此選項來為開放聚合線的端點建立倒角。

距離

設定距所選取邊端點的倒角距離。

如果您將兩個距離都設定為零,則 CHAMFER 將延伸或修剪這兩條線,以使其在同一點結束。

角度

使用第一條線的倒角距離和第二條線的角度來設定倒角距離。

修剪

控制 CHAMFER 是否將所選的邊修剪至倒角線端點。

註: 「修剪」可將系統變數 TRIMMODE 設為 1;「不修剪」可將系統變數 TRIMMODE 設為 0。

如果將系統變數 TRIMMODE 設為 1,則 CHAMFER 會將相交線修剪至倒角線的端點。如果所選的線不相交,則 CHAMFER 會延伸或修剪它們,以使其相交。如果將 TRIMMODE 設為 0,則建立倒角時不會修剪所選的線。

方式

控制 CHAMFER 是使用兩個距離,還是使用一個距離和一個角度來建立倒角。

多重

使多個物件集的邊變成倒角。

表示式

使用數學表示式控制倒角距離。請參閱〈使用參數管理員控制幾何圖形〉以取得允許執行的運算子和函數清單。
