關於倒角

倒角在平角點或斜角點處連結兩個相交的物件。

倒角使用成一定角度的線連結兩個物件。通常用它來表示角點的斜接邊。

您可以倒角

CHAMFER 可用來使用單一指令斜切聚合線的所有角點。

註: 倒角由線段定義的填充線邊界,會移除填充線的關聯性。如果填充線邊界是由聚合線定義的,關聯性便會保留下來。

如果被倒角的兩個物件在同一個圖層上,則倒角線會建立在該圖層上。否則,倒角線會建立在目前圖層上。圖層將影響包括顏色與線型在內的物件性質。

使用「多個」選項可以倒角多組物件,而無須離開指令。

經由指定距離來新增倒角

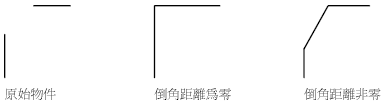

倒角距離是將各個物件修剪或延伸至倒角線或與其它物件相交的量。如果倒角距離皆為零,倒角會修剪或延伸這兩個物件直到它們相交,但不會建立一條倒角線。您可以在選取物件時按住 Shift,以使用值 0 來取代目前的倒角距離。

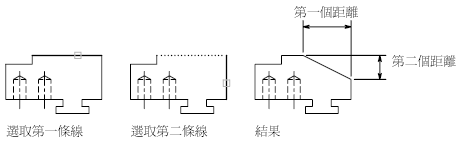

在以下範例中,您設定第一條線的倒角距離為 0.5,第二條線的倒角距離為 0.25。指定倒角距離之後,您可以選取如圖所示的兩條線。

修剪與延伸倒角的物件

依預設,當進行倒角處理時將修剪物件,但您可以使用「修剪」選項來使它們保持不修剪狀態。

以指定長度與角度倒角

您可以在第一個選取的物件上指定倒角線開始的位置,然後指定倒角線與該物件所成的角度,來為兩個物件倒角。

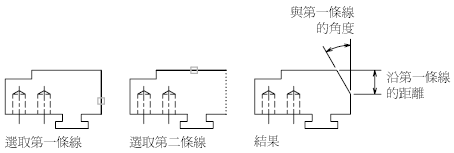

在此範例中,將兩條線倒角以使倒角線沿第一條線從距離交點 1.5 個單位的位置開始,並形成一個與該線成 30 度的夾角。

為聚合線與聚合線線段新增倒角

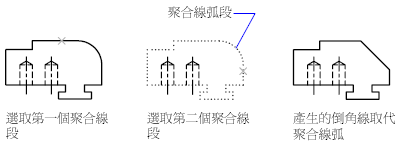

您可以為彼此相鄰,或未被一條以上的線段所分隔的聚合線線段建立倒角。如果兩個物件被一個弧段分隔 (如圖所示),則倒角操作將刪除該弧,並用一條倒角線來取代弧。

您也可以為開放聚合線的端點建立倒角。此作業會建立封閉聚合線。

為整個聚合線新增倒角

當倒角整條聚合線時,會倒角每個交點。為了產生最好的效果,請保持第一個倒角與第二個倒角的倒角距離相同。

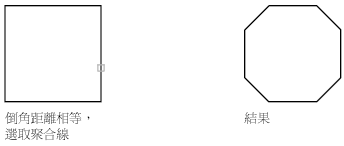

在此範例中,倒角距離設定為相等值。

當您倒角整條聚合線時,只對那些長度足以容納倒角距離的線段進行倒角。下列圖解中的聚合線的某些線段因太短而不能被倒角。
