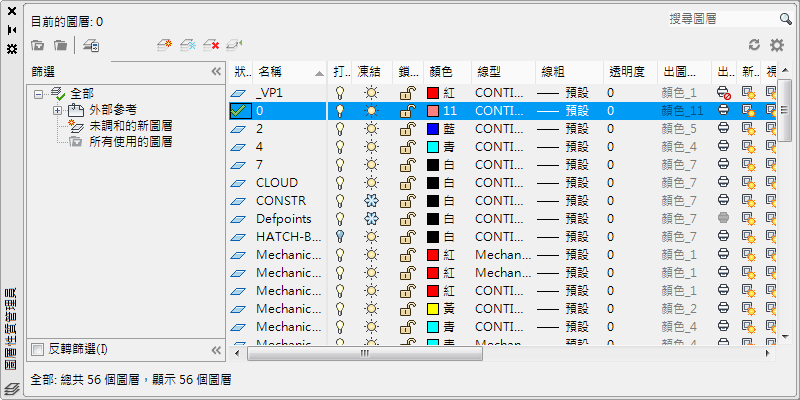

圖層性質管理員

顯示圖面中的圖層清單及其性質。

您可以加入、刪除和更名圖層;變更圖層性質、設定配置視埠中的性質取代以及加入圖層描述。「圖層性質管理員」中包括「篩選」面板和圖層清單面板。圖層篩選可控制在圖層清單中顯示的圖層,並且還可用於一次同時對數個圖層進行變更。

「圖層性質管理員」一律會是更新的狀態,並會顯示目前空間中圖層性質和篩選選取的目前狀態:模型空間、圖紙空間配置,或是配置視埠中的模型空間。

選項清單

會顯示以下選項。

目前圖層

顯示目前圖層的名稱。

目前的圖層會顯示在「圖層性質管理員」的左上角。目前的圖層在圖層清單中也會使用綠色勾選標記加以指示。

搜尋圖層

當您在方塊中輸入字元時,系統會按名稱篩選圖層清單。

「搜尋圖層」位於「圖層性質管理員」的右上角。

新性質篩選

顯示「圖層篩選性質」對話方塊,您可於其中建立以層設定和性質為基礎的圖層篩選。

新建群組篩選

建立圖層篩選,其中包含您選取並拖曳至篩選的圖層。

圖層狀態管理員

顯示「圖層狀態管理員」,您可以在其中儲存圖層狀態下圖層的目前性質設定,並於稍後還原這些設定。

新圖層

使用您可以立即變更的預設名稱建立新圖層。新圖層會繼承新圖層清單中目前選取圖層的性質。

新圖層建立在上一個目前選取的圖層下方。

所有視埠中已凍結的新圖層視埠

建立新圖層並將其凍結在所有既有配置視埠中。可以從「模型」頁籤或「配置」頁籤上使用此按鈕。

刪除圖層

刪除選取的圖層。您只能刪除未被參考的圖層。參考圖層包括圖層 0 與 DEFPOINTS、包括物件 (包括圖塊定義中的物件) 的圖層、目前圖層與外部參考從屬圖層。

局部開啟圖面中的圖層也被視為參考,且不能被刪除。(不適用於 AutoCAD LT)。

註: 如果您正在處理共用專案的圖面,或基於一套標準圖層的圖面,刪除圖層時,請特別小心。
設為目前的

將所選圖層設定為目前圖層。新物件會自動在目前圖層上建立。(CLAYER 系統變數)

狀態行 - 位於「圖層性質管理員」的底部

展示目前的篩選名稱、清單檢視中顯示的圖層數以及圖面中的圖層數。

反轉篩選

顯示不符合所選圖層篩選條件的所有圖層。

指出使用中的圖層

在清單檢視中顯示圖示,來指出圖層是否處於使用中。(SHOWLAYERUSAGE 系統變數)

在包含許多圖層的圖面中,清除此選項可以提昇效能。

重新整理

重新整理圖層清單的順序和圖層狀態資訊。

設定

顯示「圖層設定」對話方塊,您可於其中設定各種顯示選項。

篩選窗格

顯示圖面中圖層篩選的階層式清單,可控制「圖層性質管理員」所列示的圖層。頂端節點「全部」會列示圖面中的所有圖層。

您可以在「篩選」窗格中執行以下作業:

在下列情況下會顯示其他圖層篩選:

篩選快顯功能表

提供要套用至包含於您在篩選窗格中所選篩選中圖層的指令,包括「全部」和「所有使用的圖層」篩選。

可見性

變更所選篩選中圖層的可見性狀態。

鎖住

控制所選篩選中的圖層鎖住狀態。

視埠

在目前的配置視埠中,控制所選篩選中圖層的「視埠凍結」設定。

隔離群組

凍結所有包括在所選篩選中的圖層。

  • 所有視埠。在所有配置視埠中,替不包括在所選篩選內的所有圖層設定視埠凍結。在模型空間中,凍結除了目前的圖層以外,不在所選篩選中的所有圖層。
  • 僅限目前視埠。在目前的配置視埠中,替不包括在所選篩選內的所有圖層設定視埠凍結。在模型空間中,關閉不包括在所選篩選中的所有圖層,但目前的圖層除外。
新建性質篩選

「圖層篩選性質」對話方塊隨即會顯示,您可於其中建立以圖層名稱和圖層性質設定 (例如顏色和出圖型式) 為基礎的新圖層性質篩選。

新建群組篩選

建立新圖層群組篩選。輸入一個新名稱。在樹狀視圖中選取「全部」篩選或其他任何圖層篩選,以顯示清單檢視中的圖層,然後將圖層從清單檢視拖曳至樹狀視圖中的新圖層群組篩選。

轉換至群組篩選

將所選的圖層性質篩選轉換為圖層群組篩選。

更名

更名選取的圖層篩選。

刪除

移除選取的圖層篩選。您無法刪除「全部」、「所有使用的圖層」或「外部參考圖層」篩選。

性質

顯示「圖層篩選性質」對話方塊,您可於其中修改所選圖層性質篩選的定義。只有在選取圖層性質篩選時,才能使用該選項。

選取圖層

加入或取代所選圖層群組篩選中的圖層。只有在選取圖層群組篩選時,才能使用該選項。

  • 加入。 將圖層從在圖面中選取的物件加入到選取的圖層群組篩選。
  • 取代。使用圖面中所選物件所在的圖層取代所選圖層群組篩選所在的圖層。

圖層清單窗格

顯示圖層和圖層篩選及其性質和描述。

如果在「篩選」窗格中選取了圖層篩選,則圖層清單窗格將僅顯示該圖層篩選中的圖層。樹狀視圖中的「全部」篩選顯示圖面中的所有圖層和圖層篩選。如果選取圖層性質篩選而沒有符合其定義的圖層,則清單檢視是空的。若要在所選篩選中修改所選圖層或所有圖層的性質,請按一下該性質的圖示。當為某個圖層篩選顯示混合圖示或「多種」時,篩選中所有圖層的性質不相同。

狀態

指示項目類型:圖層篩選、使用中的圖層、空圖層或目前圖層。

— 為目前的圖層

— 圖層正在使用中

— 圖層未使用

— 圖層正在使用中,並且已打開配置視埠中的性質取代

— 圖層未使用,並且配置視埠中的性質取代已打開

註: 為改進效能,此欄位依預設會關閉,並改為顯示 圖示。
名稱

顯示圖層或篩選的名稱。按 F2 以輸入新名稱。

打開

打開和關閉所選的圖層。當圖層在打開狀態時,您可以看見它,且可以出圖。當圖層在關閉狀態時,您不能看見它,且不能出圖,即使已打開「出圖」也一樣。

凍結

在所有視埠 (包括「模型」頁籤) 中凍結所選圖層。您可以凍結圖層來提高效能並減少複雜圖面的重生時間。

不會顯示、出圖、隱藏、或重生凍結圖層上的物件。

在支援 3D 塑型的圖面中,將不會彩現這些物件。(不適用於 AutoCAD LT)。

提示: 您可以凍結需要長時間保持不可見的圖層。如果您需要經常切換可見性設定,請使用「打開/關閉」設定,以免重生圖面。建立圖層時,可以凍結所有視埠、目前配置視埠或新配置視埠中的圖層。

鎖住

鎖住與解鎖所選的圖層。無法修改鎖住圖層上的物件。

顏色

變更與所選圖層關聯的顏色。按一下顏色名稱以顯示「選取顏色」對話方塊。

線型

變更與所選圖層關聯的線型。按一下線型名稱將顯示「選取線型」對話方塊。

線粗

變更與所選圖層關聯的線粗。按一下線粗名稱將顯示「線粗」對話方塊。

透明度

控制所選圖層上的所有物件的可見性。將透明度套用至個別物件時,物件的透明度性質會取代圖層的透明度設定。按一下透明度值可顯示「圖層透明度」對話方塊。

出圖型式

變更與所選圖層關聯的出圖型式。如果使用顏色相關的出圖型式 (PSTYLEPOLICY 系統變數設為 1),就無法變更與圖層關聯的出圖型式。按一下出圖型式可顯示「選取出圖型式」對話方塊。

出圖

控制是否要出圖選取的圖層。如果您關閉某個圖層的出圖,這個圖層中的物件仍然會顯示出來。無論「出圖」設定為何,都不會出圖已關閉或凍結的圖層。

新視埠凍結

凍結新建配置視埠中選取的圖層。例如,凍結所有新視埠中的 DIMENSIONS 圖層,會限制此圖層標註在所有新建配置視埠中的顯示,但並不影響既有視埠中的 DIMENSIONS 圖層。如果您隨後建立的視埠需要標註,可變更目前視埠的設定以取代預設設定。

視埠凍結 (僅在配置頁籤上可用)

凍結目前配置視埠中選取的圖層。您可以凍結或解凍目前視埠內的圖層,而不影響其他視埠內的圖層可見性。

「視埠凍結」是對圖面中「解凍」設定的取代。亦即,如果圖層在圖面中已解凍,您可以在目前視埠中凍結該圖層;但如果圖層在圖面中被凍結或關閉,您則無法在目前視埠中解凍該圖層。在圖面中將圖層設定為「關閉」或「凍結」時,便無法看到該圖層。

視埠顏色 (僅可從配置頁籤存取)

為作用中的配置視埠設定與所選圖層相關聯的顏色。

視埠線型 (僅可從配置頁籤存取)

為作用中的配置視埠設定與所選圖層相關聯的線型。

視埠線粗 (僅可從配置頁籤存取)

為作用中的配置視埠設定與所選圖層相關聯的線粗。

視埠透明度 (僅可從配置頁籤存取)

為作用中的配置視埠設定與所選圖層相關聯的透明度取代。

視埠出圖型式 (僅可從配置頁籤存取)

為作用中的配置視埠設定與所選圖層相關聯的出圖型式。圖面中視覺型式設定為「概念」或「擬真」時,取代設定在視埠中或出圖時不可見。如果使用顏色相關的出圖型式 (PSTYLEPOLICY 系統變數設為 1),就無法設定出圖型式取代。

描述

(可選) 描述圖層或圖層篩選。

清單檢視快顯功能表

提供用於修改列示以及修改所選圖層和圖層篩選的選項。

欄標示快顯功能表

欄名稱

依名稱列示所有欄。勾選的欄表示其會顯示。不勾選隱藏欄的名稱。僅當配置視埠處於作用中時,可以使用視埠凍結、視埠顏色、視埠線型、視埠線粗以及視埠出圖型式。

自訂

顯示可指定要顯示或隱藏的欄「自訂圖層欄」對話方塊。

最大化所有欄

最大化所有欄至欄標頭和資料內容的寬度。在快顯功能表上以滑鼠右鍵按一下欄標頭,可以使用該選項。

最大化欄

變更欄寬,以最大化欄內容的顯示。在快顯功能表上以滑鼠右鍵按一下欄標頭,可以使用該選項。

最佳化所有欄

變更所有欄寬,以最大化欄內容的顯示。在快顯功能表上以滑鼠右鍵按一下欄標頭,可以使用該選項。

最佳化欄

變更欄寬,以最大化欄內容的顯示。在快顯功能表上以滑鼠右鍵按一下欄標頭,可以使用該選項。

凍結欄 (或解除凍結欄)

凍結 (或解除凍結) 欄和左側的所有欄。在欄標頭上按一下右鍵,即可從快顯功能表上存取該選項。

將所有欄還原為預設

將所有欄顯示以及寬度設定還原為預設。在欄標頭上按一下右鍵,即可從快顯功能表上存取該選項。

圖層快顯功能表

展示篩選樹

顯示圖層「篩選」面板。清除此選項以隱藏面板。

在圖層清單中展示篩選

在圖層清單面板的頂部顯示圖層篩選。清除此選項以使圖層清單面板中僅顯示圖層。

設為目前的

將所選圖層設定為目前圖層。(CLAYER 系統變數)

新圖層

建立新圖層。您可以立即編輯預設圖層名稱。新圖層將繼承圖層清單中目前所選圖層的性質 (顏色、打開或關閉狀態等)。

更名圖層

變更圖層名稱。

刪除圖層

從圖檔中刪除選取的圖層。您只能刪除未被參考的圖層。參考圖層包括圖層 0、DEFPOINTS、包括物件 (包括圖塊定義中的物件) 的圖層、目前圖層以及外部參考從屬圖層。

註: 如果您正在處理共用專案的圖面,或基於一套標準圖層的圖面,刪除圖層時,請特別小心。
變更描述

加入描述或變更所選圖層描述中的文字,或是若圖層篩選顯示在圖層清單中,則加入圖層篩選。篩選的描述便會加入至篩選及篩選中的所有圖層。

從群組篩選中移除

在「篩選」面板中,從選取的群組圖層篩選中移除選取的圖層。

調和圖層

從「未調和的新圖層」篩選中移除新圖層。僅當未調和圖層已選取時才可使用此選項。

移除視埠取代 . . .

為目前視埠或所有視埠移除所選圖層 (或所有圖層) 上的單一性質取代或所有性質取代。圖示列上顯示的不同圖示列取決於存取快顯功能表時游標所在位置。若要移除單一性質取代,請在性質取代上按一下右鍵。此選項僅可在配置視埠中使用。

在所有視埠均凍結的新圖層

建立新圖層並將其凍結在所有既有配置視埠和新視埠中。

所有視埠中的視埠凍結圖層

在所有配置視埠和新視埠中凍結所選圖層。

所有視埠中的視埠凍結圖層

在所有配置視埠和新視埠中解凍所選圖層。

隔離所選圖層
關閉所選圖層之外的所有圖層。
將所選圖層合併至 . . .
將所選圖層合併至指定的圖層。所選圖層上的物件將移至新圖層並繼承其性質。
全選

選取清單檢視中顯示的全部項目。

全部清除

從圖層清單中的所有項目中移除選取。

除目前圖層外全選

除目前圖層外,選取清單檢視中顯示的全部項目。

反轉選取

除目前選取的項目外,選取清單檢視中顯示的全部項目。

反轉圖層篩選

顯示不符合所選圖層性質篩選中條件的所有圖層。

圖層篩選

顯示圖層篩選清單,包括「全部」和「所有使用的圖層」。按一下篩選,以將其套用至圖層清單。

儲存圖層狀態

將目前圖層設定儲存為指定的圖層狀態。

還原圖層狀態

顯示「圖層狀態管理員」, 您可於其中選取要還原的圖層狀態。 當圖層狀態已儲存時,此作業僅還原已在「圖層狀態管理員」中指定的圖層狀態和性質設定。
